دکل دوربین؛ طراحی، ساخت، مشخصات فنی و استعلام قیمت

دکل دوربین بسته به کاربرد می‌تواند به‌صورت لوله‌ای، چندوجهی، منوپل، بازودار، فلنجی، اورلپی یا پایین‌آور طراحی شود. نوع دوربین، فاصله تصویربرداری، ارتفاع موردنیاز، طول دستک، وزن و سطح بادخور تجهیزات، سرعت باد منطقه، شرایط خاک و فونداسیون و نحوه دسترسی برای سرویس، از مهم‌ترین پارامترهای تعیین‌کننده مشخصات نهایی سازه هستند. به همین دلیل، حتی دو دکل با ارتفاع یکسان لزوماً مشخصات فنی و طراحی مشابهی ندارند.

پاسخ سریع: برای دوربین ثابت در ارتفاع کم ممکن است یک پایه ساده لوله‌ای یا چندوجهی مناسب باشد؛ اما دوربین PTZ با زوم بالا، سامانه پلاک‌خوان، دستک بلند، تجهیزات جانبی یا نصب در مناطق بادخیز معمولاً به بررسی دقیق‌تر تغییرمکان سازه، بار باد و فونداسیون نیاز دارد. بنابراین ارتفاع ۶ متر یا هر ارتفاع رایج دیگری را نمی‌توان به‌عنوان یک استاندارد ثابت برای همه پروژه‌ها در نظر گرفت.

برای استعلام قیمت دکل دوربین بهتر است مدل یا دیتاشیت دوربین، تعداد تجهیزات، ارتفاع تقریبی، طول و جهت دستک، شهر پروژه و تصویر یا نقشه محل نصب ارسال شود. اگر موقعیت دقیق دکل یا زاویه تصویربرداری هنوز مشخص نیست، امکان اعزام کارشناس فنی برای بررسی اولیه پروژه وجود دارد.

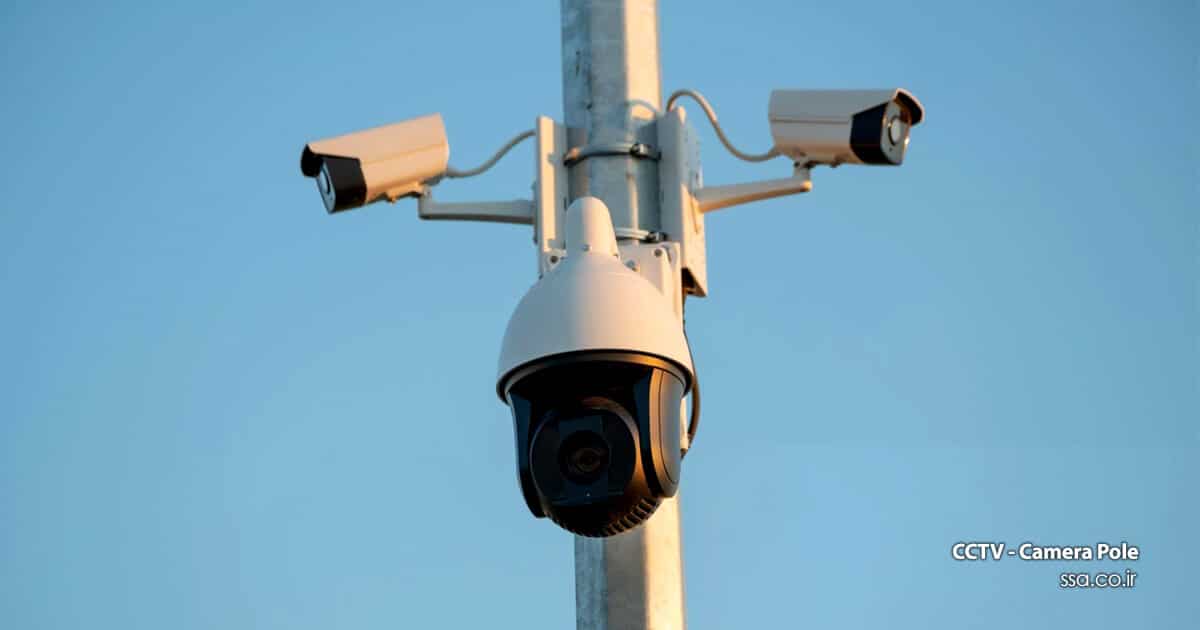

دکل دوربین چیست؟

دکل دوربین یا پایه دوربین مداربسته، سازه‌ای ثابت یا ماژولار است که دوربین، دستک و تجهیزات جانبی را در تراز و جهت طراحی‌شده نگه می‌دارد. این پایه معمولاً از فولاد ساخته می‌شود و با بیس‌پلیت و انکربولت به فونداسیون متصل است؛ کابل برق، شبکه یا فیبر نیز می‌تواند از داخل بدنه عبور کند تا در برابر آسیب و دسترسی غیرمجاز محافظت شود.

دکل دوربین باید دو نیاز را هم‌زمان پاسخ دهد: نخست، ایمنی سازه در برابر وزن تجهیزات، باد و نیروهای بهره‌برداری؛ دوم، کیفیت عملکرد سامانه تصویری. ممکن است یک پایه از نظر مقاومت کلی ایمن باشد، اما حرکت نوک یا انعطاف دستک آن برای دوربین زوم‌دار و پلاک‌خوان زیاد باشد. به همین علت، طراحی فقط به تحمل وزن محدود نمی‌شود و کنترل زاویه، تغییرمکان و ارتعاش نیز اهمیت دارد.

بدنه پایه دوربین می‌تواند لوله‌ای، چندوجهی مخروطی، مکعبی، منوپل یا ماژولار باشد و به‌صورت یکپارچه یا چندسکشن ساخته شود. انتخاب میان این مدل‌ها به ارتفاع، نوع دوربین، طول بازو، شرایط حمل و نصب، فضای فونداسیون، محیط خورنده و روش دسترسی برای تعمیرات بستگی دارد. بنابراین اصطلاح‌هایی مانند «پایه استاندارد» یا «دکل ۶ متری معمولی» بدون نقشه، دیتاشیت دوربین و تعریف متعلقات، مشخصات فنی کاملی ارائه نمی‌کنند.

نام‌های رایج در بازار و اسناد پروژه

در استعلام‌های دکل دوربین ممکن است با نام‌هایی مانند پایه دوربین مداربسته، دکل نظارتی، دکل امنیتی، پایه دوربین ترافیکی، دکل پلاک‌خوان، دکل اسپیددام، دکل منوپل دوربین، Camera Pole، CCTV Pole و Surveillance Mast روبه‌رو شوید. این نام‌ها همیشه به یک تیپ ثابت اشاره ندارند. اصطلاح دکل دوربین ترافیکی نیز معمولاً به پایه‌ای اشاره می‌کند که برای تقاطع، کنترل تردد، ثبت تخلف یا پلاک‌خوانی طراحی شده است. برای جلوگیری از اختلاف در زمان تولید و تحویل، باید ارتفاع، فرم بدنه، تعداد سکشن، نوع دستک، صفحه نصب، پوشش، متعلقات، فونداسیون و حدود خدمات در نقشه تأییدشده درج شوند.

چرا نصب دوربین روی دکل انجام می‌شود؟

• افزایش میدان دید: عبور خط دید از روی خودروها، دیوارها، درختان و موانع محیطی
• کاهش نقاط کور: انتخاب ارتفاع و زاویه‌ای که سطح بیشتری از محوطه یا مسیر را پوشش دهد
• حفاظت فیزیکی: کاهش امکان سرقت، ضربه، تغییر جهت یا دستکاری دوربین
• ثبات کادر: محدودکردن حرکت و لرزش متناسب با دوربین ثابت، PTZ یا پلاک‌خوان
• تجمیع تجهیزات: نصب دوربین، پروژکتور، رادیو، آنتن، حسگر، بلندگو یا پنل خورشیدی روی یک سازه
• کابل‌کشی محافظت‌شده: عبور برق، شبکه و فیبر از داخل بدنه و دور از دسترس

تفاوت دکل دوربین با پایه روشنایی و برج نوری

شباهت ظاهری یک پایه چراغ با دکل دوربین مداربسته به معنی قابلیت جایگزینی آن‌ها نیست. پایه چراغ روشنایی و برج نوری عمدتاً برای حمل چراغ و توزیع نور طراحی می‌شوند؛ درحالی‌که پایه دوربین علاوه بر ایمنی سازه‌ای، باید محدودیت حرکت نوک سازه و زاویه تصویربرداری را نیز پاسخ دهد.

تفاوت عملکردی پایه دوربین و سازه روشنایی.

نصب دوربین روی پایه روشنایی موجود فقط پس از بررسی ظرفیت بدنه، اتصال دستک، مسیر کابل، وضعیت فونداسیون و میزان لرزش توصیه می‌شود. افزودن یک بازوی بلند، پروژکتور یا پنل خورشیدی می‌تواند بار و لنگر پیش‌بینی‌نشده‌ای ایجاد کند. در چنین شرایطی، بررسی سازه موجود معمولاً کم‌هزینه‌تر از رفع لرزش تصویر یا تعویض پایه پس از اجراست.

اجزای اصلی دکل دوربین مداربسته

یک دکل دوربین قابل‌اعتماد مجموعه‌ای از بدنه، اتصالات، دستک، بیس‌پلیت، مسیر کابل و متعلقات سرویس است. کیفیت هر جزء بر نتیجه نهایی اثر می‌گذارد؛ برای نمونه، بدنه‌ای با صلبیت مناسب نیز در صورت داشتن دستک ضعیف یا صفحه نصب نامتناسب می‌تواند تصویر لرزان تولید کند.

• بدنه اصلی: لوله فولادی، پروفیل یا سکشن‌های چندوجهی مخروطی
• دستک یا کنسول: مستقیم، L شکل، T شکل، دوطرفه، صلیبی یا طرح اختصاصی
• صفحه نصب دوربین: براکت یا پلیت متناسب با الگوی پیچ و زاویه تنظیم
• اتصال سکشن‌ها: فلنجی، اورلپی یا اتصال طراحی‌شده برای مدل ماژولار
• بیس‌پلیت: صفحه انتقال نیرو از بدنه به انکربولت و فونداسیون
• انکربولت و شابلون: مجموعه مهار سازه در بتن و کنترل فاصله پیچ‌ها
• دریچه بازدید: دسترسی کنترل‌شده به کابل، فیوز، ترمینال یا اتصالات داخلی
• مسیر کابل: فضای داخلی یا لوله محافظ برای برق، شبکه و فیبر
• باکس تجهیزات: محل نصب سوئیچ، منبع تغذیه، فیوز، رادیو یا UPS
• تجهیزات دسترسی: محل نردبان، پله، جان‌پناه، سکو یا مکانیزم پایین‌آور
• تجهیزات ایمنی: درپوش، آب‌بندی، ضدصعود، اتصال زمین و جزئیات حفاظت الکتریکی

انواع دکل دوربین بر اساس شکل و ساختار

در بازار، اصطلاح‌هایی مانند منوپل، چندوجهی، فلنجی و اورلپی گاهی به‌جای یکدیگر استفاده می‌شوند؛ درحالی‌که هرکدام ویژگی متفاوتی را توصیف می‌کنند. «منوپل» به سازه تک‌پایه اشاره دارد، «چندوجهی» شکل مقطع را مشخص می‌کند و «فلنجی» یا «اورلپی» روش اتصال سکشن‌ها را بیان می‌کند. یک پایه می‌تواند هم‌زمان منوپل، چندوجهی و فلنجی باشد.

دکل دوربین چندوجهی مخروطی

دکل دوربین چندوجهی که در بازار با عبارت دکل دوربین هشت وجهی نیز جست‌وجو می‌شود، از ورق فولادی برش‌خورده، خم‌کاری‌شده و جوش‌کاری‌شده ساخته می‌شود. مقطع می‌تواند شش، هشت، دوازده یا چندوجهی باشد و قطر معادل آن معمولاً از پایین به بالا کاهش پیدا می‌کند.

• کاربرد مناسب: تقاطع، بزرگراه، میدان، سایت صنعتی، پروژه پلاک‌خوان و دوربین گردان
• مزیت: امکان طراحی دقیق هندسه، سکشن‌بندی برای حمل و کنترل صلبیت
• نکته کنترل: کیفیت خم، راستای بدنه، جوش طولی، فلنج و مونتاژ سکشن‌ها

دکل دوربین لوله‌ای

مدل لوله‌ای برای ارتفاع‌های کم تا متوسط و بارهای سبک‌تر رایج است. سادگی ظاهری نباید باعث شود هر لوله موجود در بازار به‌عنوان پایه مناسب انتخاب شود. قطر، ضخامت، گرید فولاد، طول آزاد، نوع دستک و بار تجهیزات باید با شرایط پروژه تطبیق داده شوند.

• کاربرد مناسب: پارکینگ، ورودی مجتمع، کارخانه، مدرسه، باغ و محوطه محدود
• مزیت: ساخت ساده‌تر و ظاهر یکپارچه در تیپ‌های رایج
• نکته کنترل: نسبت قطر به ارتفاع، کیفیت جوش دستک و خوردگی داخل لوله

دکل مکعبی یا پروفیلی

مدل مکعبی از قوطی یا پروفیل فولادی ساخته می‌شود و بیشتر برای ارتفاع کم، محیط محصور و طرح‌های ساده به‌کار می‌رود. این مدل می‌تواند برای نصب یک یا چند دوربین در ورودی ساختمان، انبار یا سوله مناسب باشد، اما برای ارتفاع زیاد یا دستک بلند باید رفتار باد و تغییرمکان آن جداگانه بررسی شود.

دکل ماژولار و مشبک

سازه ماژولار از قطعات قابل مونتاژ تشکیل می‌شود. در سایت‌های موقت، معادن، کارگاه‌های عمرانی و مناطق صعب‌العبور که حمل یکپارچه دشوار است، این مدل قابل بررسی خواهد بود. تعداد بیشتر اتصالات به معنی نیاز بیشتر به کنترل پیچ‌ها و برنامه نگهداری منظم است.

دکل منوپل دوربین

دکل دوربین منوپل یک سازه تک‌پایه بدون سیم مهار است که فضای کمی اشغال می‌کند. بدنه آن می‌تواند لوله‌ای یا چندوجهی باشد. این مدل در محیط شهری، صنعتی و ترافیکی پرکاربرد است؛ زیرا حریم کمتری می‌خواهد و دسترسی پیرامون آن ساده‌تر است. واکنش پای سازه، صلبیت بدنه و طراحی فونداسیون در منوپل اهمیت زیادی دارد.

دکل مهاری برای دوربین

دکل مهاری با کابل‌های کششی پایدار می‌شود و بیشتر برای کاربردهای خاص، ارتفاع زیاد یا تجهیزات مخابراتی رایج است. استفاده از آن برای سامانه تصویری باید با توجه به فضای لازم برای مهار، محدودیت دسترسی، رفتار ارتعاشی و ایمنی محیط بررسی شود. برای بسیاری از پروژه‌های شهری، مدل منوپل یا چندوجهی انتخاب عملی‌تری است.

دکل ثابت و دکل پایین‌آور

در مدل ثابت، سرویس دوربین با نردبان، بالابر یا سکو انجام می‌شود. در مدل پایین‌آور، صفحه تجهیزات با مکانیزم دستی یا برقی به تراز پایین منتقل می‌شود. این راهکار برای ارتفاع زیاد، سرویس مکرر یا محل‌هایی که کار در ارتفاع خطر بالایی دارد مفید است؛ ولی هزینه ساخت، تجهیزات مکانیکی و برنامه نگهداری بیشتری نیاز دارد.

انتخاب مدل باید بر پایه عملکرد و شرایط پروژه انجام شود.

دستک و بازوی دکل دوربین

دکل دوربین بازودار زمانی استفاده می‌شود که دوربین باید از محور بدنه فاصله بگیرد، بالای مسیر عبور قرار گیرد یا زاویه مشخصی نسبت به هدف داشته باشد. شکل دستک می‌تواند مستقیم، L، T، دوطرفه، صلیبی یا کنسول عبوری باشد.

• بازوی کوتاه: فاصله‌دادن دوربین از بدنه و آزادکردن میدان چرخش
• دستک L شکل: نصب یک یا چند دوربین در یک جهت
• دستک T شکل: پوشش دو جهت یا دو مسیر مقابل هم
• کنسول عبوری: قرارگیری دوربین پلاک‌خوان یا حسگر بالای خط حرکت
• تاج چندجهته: نصب چند دوربین ثابت برای پوشش پیرامونی

طول بازو باید به اندازه‌ای انتخاب شود که خط دید لازم را ایجاد کند. افزایش بی‌دلیل طول دستک، وزن و سطح بادخور را بالا می‌برد و فاصله مرکز جرم تجهیزات از محور سازه را بیشتر می‌کند. در نتیجه، بدنه، فلنج، بیس‌پلیت، انکربولت و فونداسیون باید لنگر بیشتری تحمل کنند. در پیشنهاد فنی، طول خالص دستک، محل نصب دوربین، جهت آن و وزن تجهیزات باید صریح باشد.

دکل دوربین ۶ متری؛ کاربرد و مشخصات سفارش

دکل دوربین ۶ متری از مدل‌های پرتقاضا برای دهیاری‌ها، ورودی شهرک‌ها، پارکینگ‌ها، کارخانه‌ها، بوستان‌ها و معابر محلی است. این ارتفاع در بسیاری از پروژه‌ها میان میدان دید، هزینه ساخت، حمل و امکان سرویس تعادل مناسبی ایجاد می‌کند؛ بااین‌حال، عدد ۶ متر به‌تنهایی مشخصات یک محصول نیست.

چه زمانی ارتفاع ۶ متر مناسب است؟

• موانع محیطی محدود باشند و پوشش یک محدوده متوسط مدنظر باشد
• دوربین ثابت یا PTZ با وزن و سطح بادخور مشخص نصب شود
• پایش ورودی روستا، شهرک، مجتمع یا محوطه صنعتی موردنیاز باشد
• بالابر یا ابزار سرویس در محل قابل دسترس باشد
• زاویه پلاک‌خوانی با فاصله افقی و ارتفاع ۶ متر سازگار باشد

مدل‌های متداول دکل ۶ متری

این تیپ می‌تواند لوله‌ای یا چندوجهی، یکپارچه یا چندسکشن، بدون دستک یا دارای بازوی L و T باشد. دریچه بازدید، مسیر کابل داخلی، صفحه دوربین، استند باکس، بیس‌پلیت، انکربولت و پوشش گالوانیزه گرم یا رنگ صنعتی نیز براساس سفارش تعیین می‌شوند. عبارت «دکل دوربین دهیاری» اغلب به مدل‌های ۶ یا ۸ متری با چند دوربین و دستک چندجهته اشاره دارد، اما مشخصات نهایی باید با محل نصب و هدف تصویر هماهنگ شود.

قیمت دکل دوربین ۶ متری چگونه محاسبه می‌شود؟

قیمت دکل ۶ متری دوربین به فرم بدنه، وزن فولاد، قطر بالا و پایین، ضخامت ورق، نوع اتصال، طول دستک، بیس‌پلیت، انکربولت، پوشش، تیراژ، فونداسیون، حمل و نصب وابسته است. دو پیشنهاد ۶ متری زمانی قابل‌مقایسه‌اند که نقشه، وزن، پوشش و اقلام تحویلی آن‌ها هم‌سطح باشد.

ارسال این اطلاعات، برآورد فنی و مالی را دقیق‌تر می‌کند.

ارتفاع‌های ۸، ۱۲ و ۱۸ متری چه زمانی انتخاب می‌شوند؟

ارتفاع بیشتر الزاماً به معنی تصویر بهتر نیست. دکل دوربین ۸ متری در محوطه‌های بازتر، تقاطع‌ها و پروژه‌های چنددوربینه رایج است. دکل دوربین ۱۲ متری برای پوشش وسیع‌تر، دوربین گردان یا عبور خط دید از موانع بلند قابل بررسی است. ارتفاع ۱۸ متر و بیشتر معمولاً به محاسبات اختصاصی، روش سرویس ایمن، فونداسیون متناسب و کنترل دقیق حرکت نوک سازه نیاز دارد.

در انتخاب ارتفاع باید فاصله تا سوژه، نوع لنز، زاویه عمودی، موانع، عرض مسیر و قابلیت دسترسی برای تعمیرات بررسی شود. برای پلاک‌خوانی، زیادکردن ارتفاع ممکن است زاویه دید به پلاک را نامناسب کند. برای دوربین PTZ نیز ارتفاع بیشتر، حساسیت تصویر به حرکت سازه را افزایش می‌دهد. عدد نهایی باید از نیاز تصویری و محدودیت محل به دست آید، نه صرفاً از تیپ‌های رایج بازار.

انتخاب دکل دوربین براساس نوع دوربین

دوربین ثابت بولت یا باکس

در دوربین ثابت، جهت و کادر از ابتدا مشخص است. وزن دوربین معمولاً زیاد نیست، اما کاور، سایه‌بان، پروژکتور و بازو سطح بادخور ایجاد می‌کنند. برای ارتفاع کم تا متوسط، مدل لوله‌ای یا چندوجهی سبک قابل بررسی است. صفحه نصب باید امکان تنظیم زاویه را فراهم کند و کابل بدون تماس با لبه تیز وارد دوربین شود.

دکل دوربین اسپیددام یا PTZ

دکل دوربین اسپیددام باید در زمان چرخش دوربین و استفاده از زوم اپتیکال، صلبیت کافی داشته باشد. هرچه زوم بیشتر باشد، حرکت کوچک نوک پایه در تصویر بزرگ‌تر دیده می‌شود. مدل و وزن دوربین، ابعاد کاور، حداکثر زوم، ارتفاع، طول دستک و شرایط باد باید به طراح اعلام شوند. اتصال شل، براکت نازک یا بازوی انعطاف‌پذیر می‌تواند حتی روی بدنه‌ای مناسب نیز لرزش ایجاد کند.

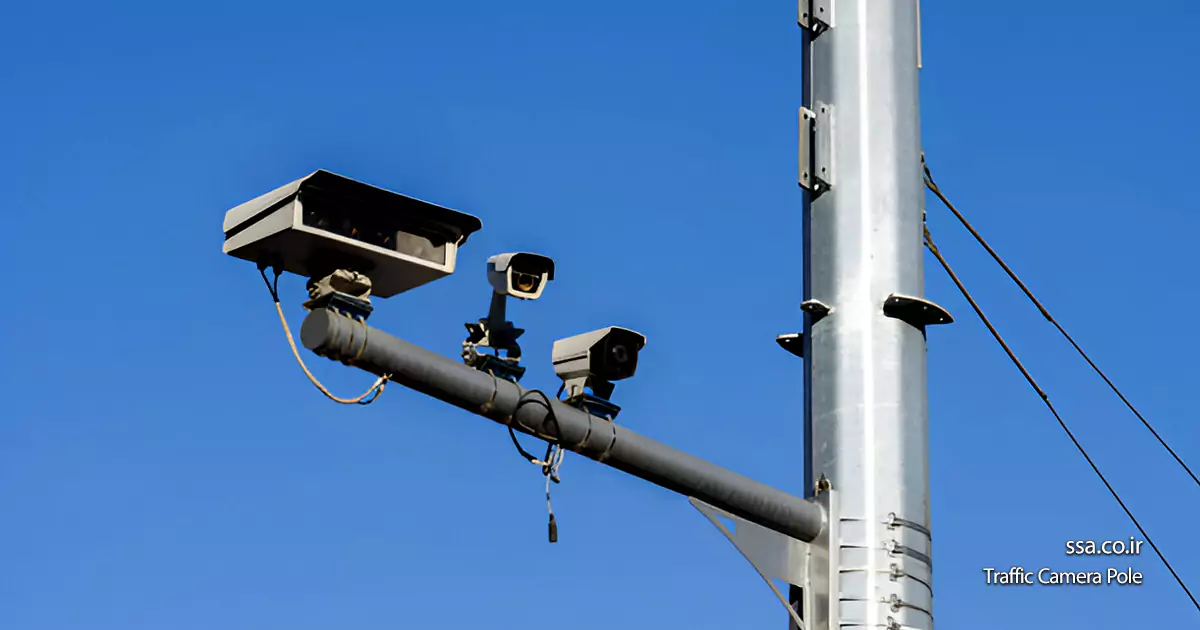

دکل دوربین پلاک‌خوان

در دکل دوربین پلاک‌خوان، ارتفاع، فاصله افقی و طول دستک باید با زاویه مجاز تصویر هماهنگ شوند. عرض خط عبور، سرعت خودرو، فاصله تا نقطه ثبت، نوع لنز، شاتر، نور محیط و مادون‌قرمز نیز بر خوانایی پلاک اثر دارند. ابتدا باید محدوده ثبت و جانمایی تصویری تعیین شود؛ سپس سازه طراحی گردد.

در بسیاری از پروژه‌ها، بازوی عبوری کمک می‌کند دوربین به محور مسیر نزدیک‌تر شود و زاویه افقی کاهش یابد. بااین‌حال، بازوی بلند لنگر بیشتری به پایه و فونداسیون وارد می‌کند. هماهنگی نصاب سامانه پلاک‌خوان با طراح سازه، از سفارش پایه‌ای که از نظر تصویری یا سازه‌ای نامتناسب است جلوگیری می‌کند.

دوربین حرارتی، رادار و حفاظت پیرامونی

در نیروگاه، پالایشگاه، معدن، مرز یا سایت‌های حساس ممکن است دوربین حرارتی، رادار، دوربین ثابت و رادیوی بی‌سیم روی یک سازه نصب شوند. وزن کل، سطح بادخور، فاصله مرکز جرم، تداخل میدان دید، مسیر کابل و دسترسی تعمیرکار باید در نقشه دیده شود. در این پروژه‌ها، تعریف دقیق تجهیزات پیش از ساخت اهمیت بیشتری دارد.

دکل دوربین خورشیدی و بی‌سیم

در نقاط فاقد برق یا شبکه، پنل خورشیدی، باتری، کنترلر شارژ و رادیو به مجموعه اضافه می‌شوند. پنل سطح بادخور قابل‌توجهی دارد و باکس باتری نیز وزن سازه را افزایش می‌دهد. جهت پنل، سایه‌اندازی، ظرفیت باتری، تهویه باکس، امنیت تجهیزات و امکان سرویس باید هم‌زمان بررسی شوند.

مشخصات فنی دکل دوربین

مشخصات فنی دکل دوربین باید در نقشه ساخت یا پیشنهاد فنی ثبت شود. اعلام یک ضخامت، قطر یا سرعت باد ثابت برای همه پروژه‌ها قابل‌اتکا نیست. نوع دوربین، ارتفاع، دستک، سطح بادخور، موقعیت جغرافیایی و معیار بهره‌برداری در هر سفارش متفاوت است.

ارتفاع مفید و ارتفاع کل

ارتفاع مفید محل نصب دوربین ممکن است با ارتفاع کل سازه تفاوت داشته باشد. بیس‌پلیت، تاج، دستک و تجهیزات بالایی باید در نقشه تفکیک شوند. در استعلام، بهتر است تراز نصب لنز دوربین یا صفحه نصب مشخص شود تا برداشت‌های متفاوت از عبارت «پایه ۶ متری» ایجاد نشود.

این بازه‌ها برای تصمیم اولیه‌اند و جایگزین طراحی پروژه نیستند.

جنس بدنه و گرید فولاد

در ساخت دکل دوربین از ورق یا مقاطع فولادی مطابق نقشه استفاده می‌شود. در بازار ایران هنوز نام‌هایی مانند ST37 و ST52 برای رده‌های متداول فولاد به‌کار می‌روند، اما ملاک سفارش باید گرید درج‌شده در نقشه، استاندارد مرجع و گواهی متریال باشد. انتخاب فولاد نیز باید با محاسبات، قابلیت جوشکاری، شرایط تأمین و الزامات قرارداد هماهنگ شود.

قطر دهانه و ضخامت ورق

قطر یا ابعاد مقطع در پایین و بالا، ضخامت هر سکشن و نحوه تغییر هندسه بر وزن، صلبیت، حمل و قیمت اثر می‌گذارند. ضخیم‌ترکردن ورق بدون اصلاح هندسه الزاماً طراحی بهتری ایجاد نمی‌کند. در برخی پروژه‌ها، توزیع مناسب قطر و ضخامت می‌تواند با وزن بهینه، حرکت سازه را بهتر کنترل کند.

بار باد و سطح بادخور

باد به بدنه، دوربین، کاور، دستک، پروژکتور، پنل خورشیدی، آنتن و باکس نیرو وارد می‌کند. سرعت مبنای باد، ارتفاع نصب، شرایط زمین و ابعاد واقعی تجهیزات باید مشخص باشند. عبارت «تحمل باد تا یک سرعت مشخص» بدون ذکر هندسه سازه و تجهیزات نصب‌شده، معیار کافی برای مقایسه نیست.

تغییرمکان و لرزش نوک سازه

ایمن‌بودن سازه به معنی مناسب‌بودن تصویر نیست. ممکن است تنش اعضا در محدوده مجاز باشد، اما حرکت نوک پایه برای دوربین زوم‌دار بیش از حد مطلوب باشد. معیار تغییرمکان باید با نوع دوربین، زوم، فاصله تصویربرداری و سرعت باد بهره‌برداری هماهنگ شود. علاوه بر باد، ارتعاش ناشی از عبور کامیون یا ماشین‌آلات سنگین نیز در بعضی سایت‌ها اهمیت دارد.

دکل دوربین فلنجی و دکل دوربین اورلپی

هر دو روش در صورت طراحی و اجرای صحیح قابل استفاده‌اند.

جوشکاری و کنترل کیفیت جوش

جوش طولی بدنه و اتصالات دستک، فلنج و بیس‌پلیت باید مطابق نقشه اجرا شوند. نام فرایند جوش به‌تنهایی کیفیت را تضمین نمی‌کند؛ آماده‌سازی لبه، پیوستگی جوش، مهارت اپراتور، کنترل تابیدگی و بازرسی نهایی مهم‌اند. در پروژه‌های حساس، دامنه آزمون‌های غیرمخرب باید پیش از ساخت در قرارداد مشخص شود.

بیس‌پلیت، انکربولت و شابلون

ضخامت بیس‌پلیت، تعداد و قطر انکربولت‌ها، قطر دایره پیچ و طول مهاری باید با واکنش پای سازه و مقاومت بتن هماهنگ باشند. شابلون، موقعیت بولت‌ها را هنگام آرماتوربندی و بتن‌ریزی حفظ می‌کند. استفاده از بولت یا صفحه‌ستون تیپ بدون تطبیق با نقشه، یکی از خطاهای رایج خرید صرفاً قیمتی است.

دریچه، باکس و مسیر کابل

محل دریچه باید دسترسی سرویس را فراهم کند و در عین حال ضعف موضعی نامناسبی ایجاد نکند. لبه ورودی کابل باید محافظ داشته باشد. جانمایی باکس، تهویه، قفل، گلند، آب‌بندی و جداسازی کابل قدرت و دیتا بهتر است پیش از تولید با تیم برق و شبکه هماهنگ شود.

ایمنی دسترسی و ضدصعود

برای ارتفاع کم، محل اتکای نردبان پرتابل می‌تواند کافی باشد. در ارتفاع زیاد ممکن است پله، جان‌پناه، سکوی سرویس یا مکانیزم پایین‌آور لازم شود. تجهیزات ضدصعود باید مانع دسترسی غیرمجاز باشند، اما مسیر کار ایمن تعمیرکار مجاز را مسدود نکنند.

نقشه و مدارک مهندسی دکل دوربین

نقشه دکل دوربین، زبان مشترک میان طراح سازه، سازنده، نصاب دوربین و مجری فونداسیون است. تولید بهتر است پس از تأیید نسخه نهایی نقشه آغاز شود. تغییر محل سوراخ‌ها، طول دستک یا باکس پس از گالوانیزه یا رنگ، هزینه و ریسک آسیب پوشش را افزایش می‌دهد.

نقشه ابعادی باید چه مواردی را نشان دهد؟

• ارتفاع کل و ارتفاع مفید نصب دوربین
• تعداد سکشن‌ها، طول و جهت مونتاژ هر قطعه
• قطر یا ابعاد بالا و پایین و ضخامت هر بخش
• شکل، طول، زاویه و جهت دستک‌ها
• محل صفحه دوربین، پروژکتور، آنتن و باکس
• ابعاد فلنج، بیس‌پلیت و الگوی سوراخ‌ها
• مشخصات انکربولت و شابلون
• محل دریچه، ورودی کابل و اتصال زمین
• نوع پوشش، رنگ نهایی و روش مونتاژ

دفترچه محاسبات چه موضوعاتی را پوشش می‌دهد؟

دامنه دفترچه به قرارداد وابسته است، اما بهتر است علاوه بر هندسه، وزن و سطح بادخور تجهیزات، بار باد، ترکیب بار، تنش اعضا، تغییرمکان، واکنش پای سازه و کنترل اجزای اتصال، مبنای طراحی نیز صریح ثبت شود؛ از جمله استانداردهای مرجع قرارداد، شرایط مبنای باد، گرید فولاد، مشخصات پیچ و جوش و معیار مجاز تغییرمکان یا چرخش نوک سازه. طراحی فونداسیون باید بر پایه واکنش‌های محاسباتی و اطلاعات خاک انجام شود. در پروژه‌های PTZ، پلاک‌خوان یا زوم بالا نیز معیار عملکرد تصویر باید پیش از ساخت میان طراح سازه و تیم دوربین توافق شود.

فونداسیون دکل دوربین

عملکرد نهایی دکل دوربین فقط به بدنه وابسته نیست. فونداسیون باید وزن، برش و لنگر واژگونی را به زمین منتقل کند و انکربولت‌ها را در موقعیت صحیح نگه دارد. ابعاد پی را نمی‌توان تنها با دانستن ارتفاع پایه انتخاب کرد؛ واکنش سازه، ظرفیت خاک، سطح آب زیرزمینی، فضای حفاری و تأسیسات مدفون نیز لازم‌اند.

عوامل مؤثر بر طراحی فونداسیون

• ارتفاع، وزن و فرم بدنه
• طول و جهت دستک و بار باد تجهیزات
• واکنش‌های بیس‌پلیت و انکربولت
• ظرفیت باربری، نشست و نوع خاک
• سطح آب زیرزمینی و شرایط خوردگی
• شیب زمین و محدودیت حفاری
• فاصله از لوله، کابل و تأسیسات زیرزمینی
• مسیر دسترسی جرثقیل و ماشین‌آلات

فونداسیون بتنی درجا

در این روش، گودبرداری، آرماتوربندی، نصب شابلون و لوله کابل در محل انجام می‌شود و بتن‌ریزی صورت می‌گیرد. فاصله، تراز و شاقولی بولت‌ها باید پیش از گیرش بتن کنترل شود. مقاومت بتن و زمان مجاز بارگذاری باید مطابق طرح و شرایط اجرا رعایت گردد.

فونداسیون پیش‌ساخته

فونداسیون آماده برای تیپ‌های تکراری، ارتفاع محدود و پروژه‌هایی که سرعت اجرا اهمیت دارد قابل بررسی است. ابعاد قطعه، وزن حمل، فضای گود، نوع خاک و واکنش سازه باید با مدل پیش‌ساخته تطابق داشته باشند. آماده‌بودن یک قطعه به معنی مناسب‌بودن آن برای هر پروژه نیست.

فونداسیون ویژه

در خاک ضعیف، زمین شیب‌دار، محیط ساحلی، آب زیرزمینی بالا یا محل دارای محدودیت حفاری ممکن است پی گسترده، شمع یا جزئیات اختصاصی لازم باشد. تصمیم نهایی باید براساس گزارش خاک و محاسبات پروژه گرفته شود.

خطاهای رایج اجرای فونداسیون

• انتخاب ابعاد پی از روی تجربه یک پروژه دیگر
• جابه‌جایی شابلون یا کج‌شدن بولت‌ها هنگام بتن‌ریزی
• فراموش‌کردن لوله ورود کابل به داخل پایه
• نصب بیس‌پلیت روی سطح ناهموار بدون تراز و گروت مناسب
• نصب سازه پیش از رسیدن بتن به مقاومت لازم
• دفن مستقیم بدنه فولادی در خاک مرطوب بدون جزئیات حفاظتی

پوشش دکل دوربین؛ گالوانیزه یا رنگ صنعتی؟

انتخاب پوشش باید با رطوبت، آلودگی صنعتی، نمک، تابش خورشید، رنگ سازمانی، عمر مورد انتظار و برنامه نگهداری هماهنگ باشد. نام پوشش به‌تنهایی کافی نیست؛ آماده‌سازی سطح، ضخامت واقعی، طراحی سوراخ‌های تخلیه و روش ترمیم آسیب حمل و نصب نیز بر دوام اثر دارند.

گالوانیزه گرم

در گالوانیزه گرم، قطعه آماده‌سازی‌شده در مذاب روی غوطه‌ور می‌شود. الزامات عمومی پوشش قطعات فولادی ساخته‌شده در ASTM A123/A123M و ISO 1461:2022 تشریح شده‌اند. ضخامت موردنیاز یک عدد یکسان برای تمام قطعات نیست و باید با استاندارد قرارداد و ضخامت فولاد تطبیق داده شود.

کیفیت دکل دوربین گالوانیزه به تمیزی سطح، حذف سرباره، طراحی سوراخ‌های هواگیری و تخلیه، ترکیب فولاد و نحوه آویزش قطعه وابسته است. پس از حمل و نصب، خراش یا آسیب موضعی باید با روش مورد تأیید پروژه ترمیم شود.

رنگ صنعتی

سیستم رنگ می‌تواند شامل آماده‌سازی سطح، پرایمر زینک‌ریچ، لایه میانی اپوکسی و رویه پلی‌اورتان باشد. انتخاب سیستم باید براساس کلاس خورندگی و دوام مورد انتظار انجام شود. ISO 12944-2:2017 محیط‌های خورنده را طبقه‌بندی می‌کند و ISO 12944-5:2019 برای انتخاب سیستم رنگ محافظ راهنما ارائه می‌دهد.

رنگ پودری و سیستم دوپلکس

رنگ پودری برای قطعاتی مناسب است که ابعاد و فرایند پخت آن‌ها با امکانات کارخانه سازگار باشد. سیستم دوپلکس، یعنی رنگ روی گالوانیزه، در محیط خورنده یا پروژه دارای رنگ سازمانی قابل بررسی است. آماده‌سازی صحیح سطح گالوانیزه برای چسبندگی رنگ ضروری است.

انتخاب نهایی پوشش باید با شرایط واقعی محل هماهنگ باشد.

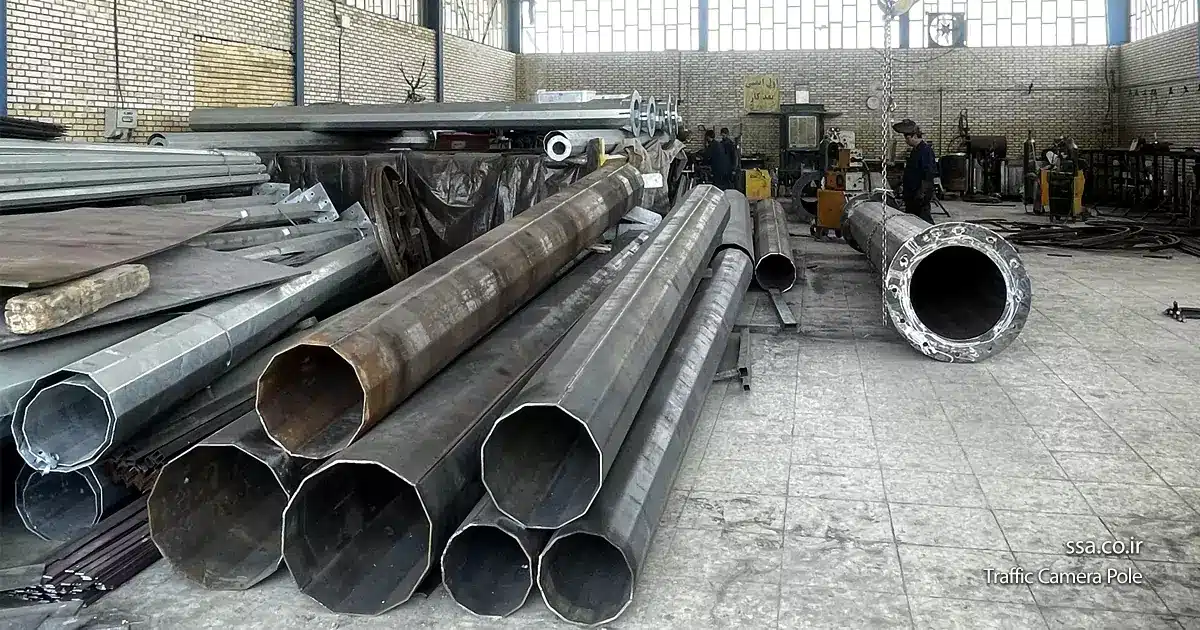

مراحل ساخت دکل دوربین مداربسته

ساخت دکل دوربین با دریافت نیاز تصویری و اطلاعات محل آغاز می‌شود، نه با انتخاب یک لوله یا ورق آماده. پس از مشخص‌شدن دوربین، ارتفاع، دستک و تجهیزات، هندسه سازه انتخاب و نقشه قابل ساخت تهیه می‌شود. هر تغییر مهم باید پیش از برش و پوشش نهایی شود.

1. نیازسنجی: دریافت محل نصب، نوع دوربین، ارتفاع، دستک، تجهیزات و شرایط محیطی
2. طراحی اولیه: انتخاب فرم بدنه، تعداد سکشن، روش اتصال و مسیر کابل
3. محاسبات: بررسی وزن، باد، لنگر دستک، تنش، تغییرمکان و واکنش فونداسیون
4. نقشه ساخت: ثبت ابعاد ورق، خطوط خم، جوش، فلنج، بیس‌پلیت و متعلقات
5. برشکاری: برش ورق یا آماده‌سازی لوله و پروفیل مطابق نقشه
6. خم‌کاری: شکل‌دهی مقاطع چندوجهی و کنترل دهانه و راستای قطعه

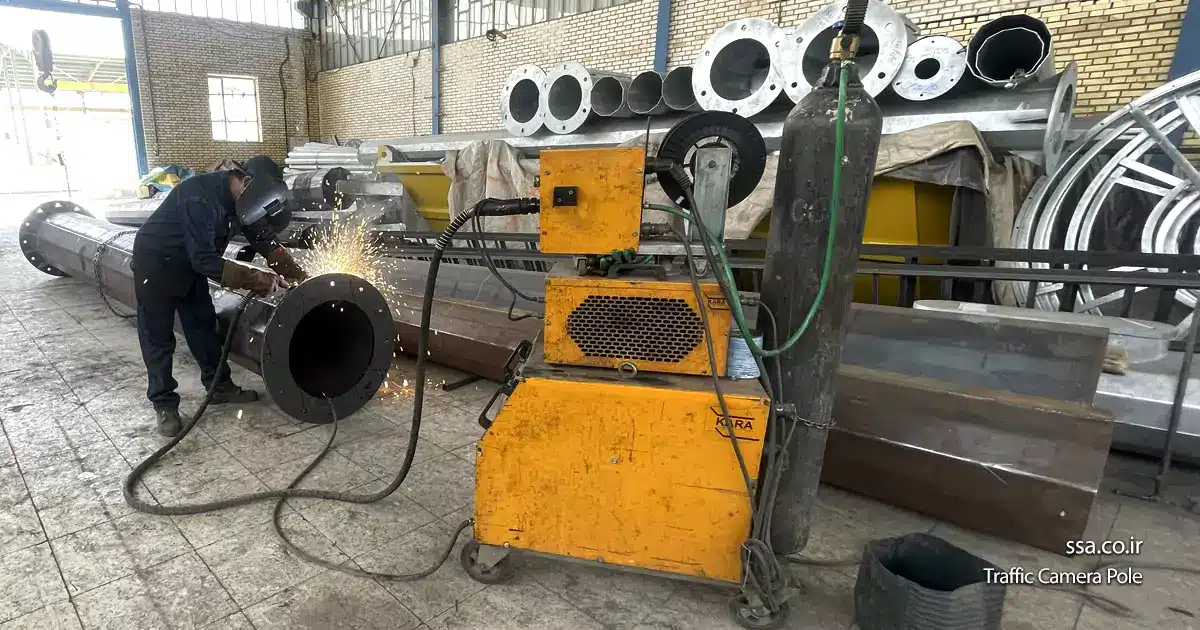

7. جوشکاری: اجرای جوش طولی و اتصالات با کنترل تابیدگی
8. ساخت متعلقات: تولید دستک، پلیت دوربین، دریچه، باکس و اجزای دسترسی
9. مونتاژ آزمایشی: کنترل جفت‌شدن سکشن‌ها، سوراخ‌ها و جهت بازوها
10. آماده‌سازی و پوشش: اجرای گالوانیزه، رنگ یا سیستم ترکیبی طبق سفارش
11. کنترل نهایی: بازرسی ابعادی، پوشش، شماره‌گذاری، بسته‌بندی و تحویل مدارک

کنترل کیفیتی که می‌توان از سازنده درخواست کرد

• نقشه تأییدشده بدنه، دستک و فونداسیون
• مشخصات یا گواهی ورق در پروژه‌های حساس
• گزارش کنترل ابعادی فلنج، بیس‌پلیت، دهانه و سوراخ‌ها
• بازرسی ظاهری جوش و آزمون تکمیلی در صورت الزام قرارداد
• گزارش ضخامت پوشش یا گواهی گالوانیزه در صورت درخواست
• فهرست پیچ، مهره، واشر، انکربولت و متعلقات تحویلی
• دستورالعمل مونتاژ و گشتاور بستن اتصالات

مراحل نصب دکل دوربین

در نصب دکل دوربین، حتی یک سازه باکیفیت نیز در صورت نصب نادرست عملکرد مطلوبی نخواهد داشت. پیش از نصب باید مقاومت بتن، تراز و فاصله بولت‌ها، مسیر جرثقیل، حریم کار و سلامت پوشش بررسی شوند. مونتاژ زمینی، بلندکردن، شاقول‌کردن و کابل‌کشی باید مطابق نقشه و برنامه ایمنی انجام گیرد.

1. بازدید محل: کنترل میدان دید، حریم مسیر، خطوط برق و تأسیسات زیرزمینی
2. اجرای فونداسیون: گودبرداری، آرماتور، شابلون، لوله کابل و بتن‌ریزی
3. کنترل قبل از نصب: بررسی مقاومت بتن، بولت‌ها و سلامت قطعات
4. مونتاژ زمینی: اتصال سکشن‌ها، دستک، صفحه دوربین و عبور کابل راهنما
5. بلندکردن: استفاده از نقاط مهار مناسب و کنترل محدوده جرثقیل
6. تراز و مهار: تنظیم شاقولی، بستن مهره‌ها و اجرای گروت در صورت نیاز
7. کابل‌کشی: عبور برق و دیتا، نصب گلند، آب‌بندی و اتصال باکس
8. نصب دوربین: تنظیم زاویه در شرایط واقعی روز و شب و تست تصویر
9. تحویل: ثبت نتایج تست، کنترل اتصالات و ارائه مدارک

نکات کابل‌کشی و حفاظت الکتریکی

• کابل از لبه تیز، محل فشار یا نقطه ساییدگی عبور نکند
• برق و دیتا مطابق طرح از یکدیگر تفکیک شوند
• گلند، دریچه و باکس در برابر نفوذ آب محافظت شوند
• اتصال زمین و حفاظت اضافه‌ولتاژ مطابق طرح برق اجرا شود
• برای دوربین PTZ طول کابل کافی جهت چرخش و سرویس پیش‌بینی شود

کاربردهای دکل دوربین

دکل دوربین مداربسته در پروژه‌های شهری، جاده‌ای، صنعتی، تجاری و حفاظت پیرامونی استفاده می‌شود. نیاز یک ورودی روستا با یک تقاطع پرتردد یا پالایشگاه یکسان نیست؛ بنابراین ارتفاع، پوشش، دستک، تجهیزات و روش دسترسی باید برای همان محیط تعریف شوند.

هر کاربرد، ورودی‌های طراحی و نگهداری متفاوتی دارد.

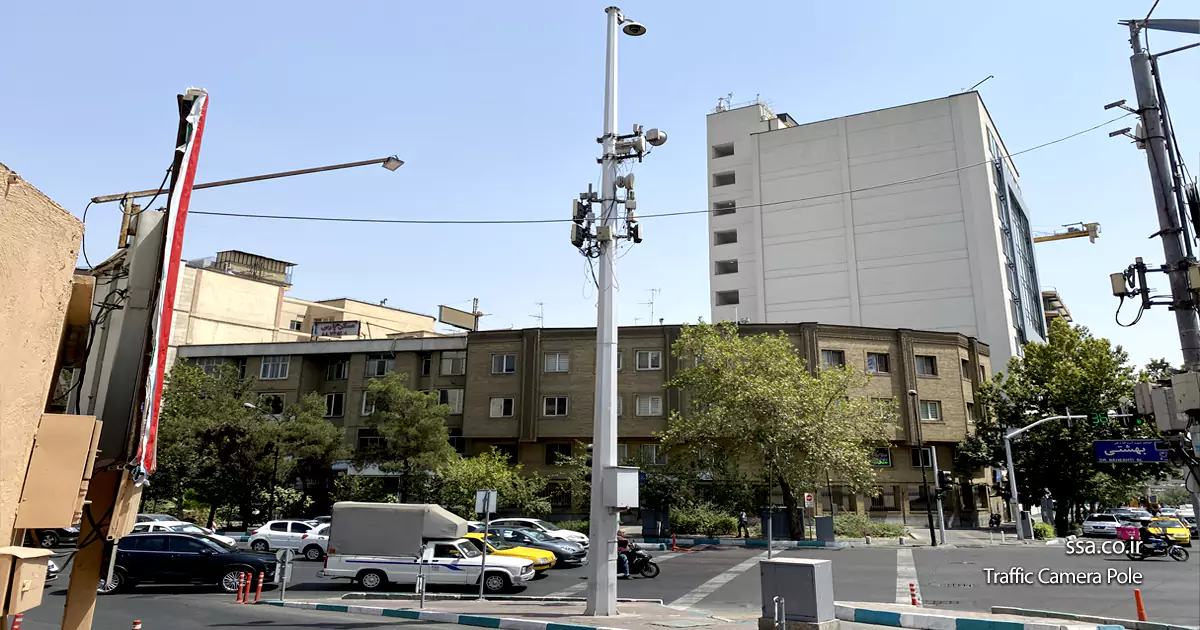

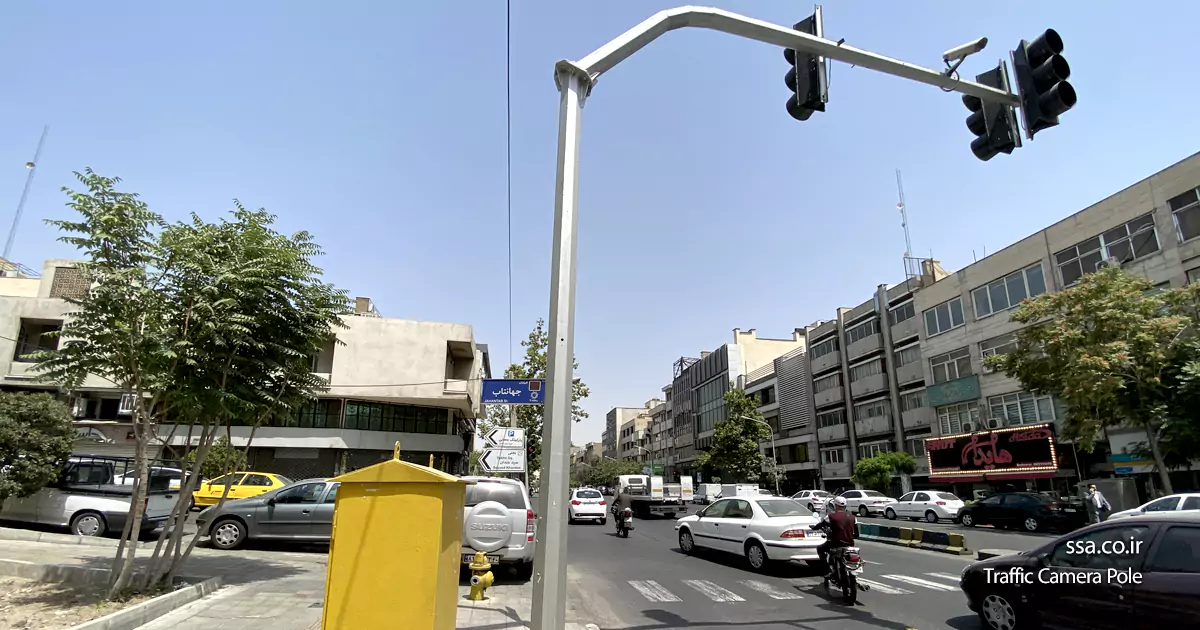

کاربرد در سامانه‌های ترافیکی هوشمند

دکل دوربین می‌تواند بخشی از سامانه ثبت تخلف، کنترل سرعت، شمارش خودرو، پایش جاده یا ITS باشد. در بعضی پروژه‌ها، دوربین همراه رادار، چراغ هشدار یا تابلو VMS در یک شبکه مدیریتی کار می‌کند. جانمایی سازه باید با میدان دید همه تجهیزات، مسیر ارتباطی و محدوده سرویس هماهنگ باشد.

۱۰ معیار مهم در انتخاب دکل دوربین

دکل دوربین زمانی درست انتخاب می‌شود که هدف تصویربرداری، تجهیزات نصب‌شونده و شرایط محل به‌صورت یک مجموعه بررسی شوند. ده معیار زیر، اطلاعات پایه‌ای هستند که پیش از انتخاب مدل، تهیه نقشه یا مقایسه قیمت باید مشخص شوند:

• هدف تصویر: نظارت عمومی، تشخیص چهره، پلاک‌خوانی، کنترل سرعت یا حفاظت پیرامونی
• نوع دوربین: ثابت، PTZ، حرارتی، رادار یا ترکیبی
• میدان دید: فاصله تا هدف، موانع، زاویه و ارتفاع مفید
• تجهیزات: وزن و ابعاد کاور، دستک، باکس، پروژکتور و پنل
• محل نصب: شهری، جاده‌ای، ساحلی، صنعتی، کوهستانی یا روستایی
• باد و ارتعاش: شرایط اقلیمی و تردد خودرو یا ماشین‌آلات سنگین
• خاک و فونداسیون: ظرفیت خاک، فضای حفاری و تأسیسات مدفون
• پوشش: گالوانیزه، رنگ یا دوپلکس متناسب با خورندگی
• سرویس: نردبان، بالابر، سکو یا مکانیزم پایین‌آور
• چرخه عمر: هزینه ساخت، حمل، نصب، بازرسی و ترمیم پوشش

یک مثال ساده از تفاوت انتخاب‌ها

فرض کنید سه پروژه به پایه‌ای با ارتفاع تقریبی ۶ متر نیاز دارند. پروژه اول یک دوربین ثابت در پارکینگ دارد، پروژه دوم دوربین PTZ با زوم بالا در کارخانه و پروژه سوم دوربین پلاک‌خوان با بازوی سه‌متری در ورودی شهرک است. ارتفاع هر سه نزدیک است، اما طول دستک، سطح بادخور، معیار لرزش، صفحه نصب، وزن بدنه و فونداسیون آن‌ها نمی‌تواند یکسان باشد. همین تفاوت نشان می‌دهد چرا خرید صرفاً بر اساس «قیمت هر متر» تصمیم قابل‌اتکایی نیست.

قیمت دکل دوربین چگونه تعیین می‌شود؟

قیمت دکل دوربین زمانی قابل‌مقایسه است که مشخصات فنی و اقلام تحویلی روشن باشند. وزن فولاد بخش مهمی از هزینه را تشکیل می‌دهد، اما نوع بدنه و اتصال، طول دستک، بیس‌پلیت و انکربولت، پوشش، مدارک مهندسی، کنترل کیفیت، حمل، فونداسیون و نصب نیز بر مبلغ نهایی اثر دارند. بنابراین مقایسه دو پیشنهاد فقط بر اساس ارتفاع یا «قیمت هر متر» می‌تواند نتیجه گمراه‌کننده‌ای بدهد؛ نقشه، وزن تقریبی، پوشش و دامنه خدمات باید کنار قیمت بررسی شوند.

عوامل اصلی قیمت

• ارتفاع کل، تعداد سکشن و روش مونتاژ
• قطر یا ابعاد بالا و پایین، ضخامت ورق و وزن نهایی
• گرید فولاد و قیمت مواد اولیه در زمان سفارش
• طول، شکل و تعداد دستک‌ها
• نوع اتصال، فلنج، پیچ، بیس‌پلیت و انکربولت
• گالوانیزه گرم، رنگ صنعتی یا سیستم دوپلکس
• دریچه، باکس، نردبان، سکو، ضدصعود و متعلقات
• محاسبات، نقشه، کنترل کیفیت و مدارک تحویل
• تعداد سفارش و تکراری یا اختصاصی‌بودن تیپ
• بسته‌بندی، فاصله حمل، تخلیه، جرثقیل و نصب
• فونداسیون، حفاری، آرماتور و بتن

آیا می‌توان قیمت متری اعلام کرد؟

قیمت متری فقط برای برآورد بسیار اولیه قابل استفاده است و نباید مبنای قرارداد باشد. یک متر از بخش پایینی سازه با قطر و ضخامت بیشتر، با یک متر از بخش بالایی یکسان نیست. دستک، فلنج، صفحه‌ستون، بولت و پوشش نیز با ارتفاع خطی محاسبه نمی‌شوند. برای خرید حرفه‌ای، قیمت باید به نقشه و فهرست اقلام متصل باشد.

چرا قیمت عمومی ثابت درج نمی‌شود؟

قیمت فولاد، خدمات پوشش و هزینه‌های اجرا تغییر می‌کنند و مشخصات سفارش‌ها نیز یکسان نیستند. درج یک عدد ثابت بدون اعلام وزن، طول دستک، نوع پوشش و اقلام داخل قیمت می‌تواند برداشت نادرستی ایجاد کند. پیشنهاد مالی دقیق پس از مشخص‌شدن اطلاعات پایه پروژه تهیه می‌شود. در صورت نیاز، می‌توان برای یک نیاز مشخص چند گزینه فنی هم‌سطح ارائه کرد تا تفاوت هزینه ناشی از نوع سازه، پوشش یا دامنه اجرا شفاف باشد.

برای استعلام قیمت چه اطلاعاتی ارسال شود؟

شهر و محل پروژه، تعداد، ارتفاع تقریبی، مدل و تعداد دوربین، وزن و ابعاد تجهیزات، طول و جهت دستک، نوع پوشش، نقشه یا تصویر محل، نیاز به فونداسیون و نصب و زمان مورد انتظار تحویل را ارسال کنید. هرچه اطلاعات تصویری و فنی کامل‌تر باشد، قیمت دکل دوربین مداربسته دقیق‌تر و احتمال تغییر پس از سفارش کمتر خواهد بود.

راهنمای خرید دکل دوربین

در خرید دکل دوربین و مقایسه پیشنهادها فقط مبلغ نهایی را مقایسه نکنید. ممکن است یک پیشنهاد ارزان‌تر، دستک، انکربولت، گالوانیزه، نقشه فونداسیون، حمل یا نصب را شامل نشود. پیشنهاد قابل‌مقایسه باید مشخصات فنی، اقلام تحویلی، مسئولیت طرفین، زمان‌بندی و دامنه ضمانت را روشن کند.

دو پیشنهاد زمانی قابل‌مقایسه‌اند که مشخصات سازه، تجهیزات و دامنه خدمات آن‌ها یکسان و مکتوب باشد.

مراحل سفارش از سپهر صنعت آداک

1. ارسال اطلاعات، نقشه یا تصاویر محل
2. بررسی نیاز تصویری و انتخاب تیپ اولیه
3. تهیه پیشنهاد فنی و مالی
4. تأیید نقشه و حدود خدمات
5. تولید، کنترل کیفیت و اجرای پوشش
6. ارسال، نصب و تحویل در صورت سفارش

اشتباهات رایج هنگام سفارش

• مقایسه فقط بر اساس ارتفاع: ارتفاع یکسان به معنی وزن و عملکرد یکسان نیست.
• سفارش بدون دیتاشیت دوربین: وزن، ابعاد، سطح بادخور و صفحه نصب نامشخص می‌ماند.
• نادیده‌گرفتن لرزش: مقاومت سازه‌ای به‌تنهایی کیفیت تصویر را تضمین نمی‌کند.
• افزایش بی‌دلیل ارتفاع: ممکن است زاویه پلاک و وضوح جزئیات را بدتر کند.
• فونداسیون تیپ برای هر خاک: ظرفیت و نشست خاک در پروژه‌ها متفاوت است.
• بازوی بلند بدون محاسبه: لنگر، حرکت و هزینه فونداسیون افزایش می‌یابد.
• نبود مسیر سرویس: تعمیرات آینده پرهزینه و پرخطر می‌شود.
• مقایسه پوشش فقط با نام: آماده‌سازی و ضخامت واقعی اهمیت دارند.
• کابل‌کشی بیرونی: خطر آسیب، سرقت و نفوذ آب بیشتر می‌شود.
• سوراخ‌کاری پس از پوشش: احتمال آسیب گالوانیزه یا رنگ و شروع خوردگی بالا می‌رود.

مشکلات رایج و روش عیب‌یابی

لرزش یا تارشدن تصویر

علت می‌تواند انعطاف بدنه، بازوی ضعیف، اتصال شل، براکت نامناسب، فونداسیون مسئله‌دار یا باد بیش از شرایط بهره‌برداری باشد. ابتدا پیچ‌ها، صفحه دوربین و دستک کنترل شوند. سپس حرکت سازه در شرایط مختلف مشاهده و در صورت لزوم، اصلاح براکت یا بررسی مهندسی انجام شود.

خوردگی یا پوسته‌شدن پوشش

آماده‌سازی نامناسب، خراش حمل، آب‌ماندگی و انتخاب پوشش نامتناسب از عوامل رایج‌اند. محل اتصال، لبه‌ها، دریچه و پایین بدنه باید دوره‌ای بررسی شوند. ترمیم زودهنگام آسیب موضعی از گسترش خوردگی جلوگیری می‌کند.

شل‌شدن پیچ‌ها

گشتاور نامناسب، واشر نامتناسب یا ارتعاش می‌تواند باعث شل‌شدن اتصال شود. پیچ‌های بیس‌پلیت، فلنج و دستک باید مطابق دستورالعمل بسته و پس از دوره اولیه بهره‌برداری دوباره کنترل شوند.

نفوذ آب به باکس یا دریچه

گلند نامناسب، مسیر ورود کابل از بالا، واشر آسیب‌دیده یا نبود حلقه چکه می‌تواند آب را وارد تجهیزات کند. جهت ورود کابل، آب‌بندی، تهویه و محل نصب باکس باید بازبینی شوند.

افت کیفیت پلاک‌خوانی

علت همیشه پایه نیست. زاویه، فاصله، نور، شاتر، فوکوس، ارتفاع و سرعت خودرو باید هم‌زمان بررسی شوند. گاهی اصلاح زاویه یا طول دستک مؤثرتر از تعویض کامل سازه است.

نگهداری دکل دوربین

برنامه نگهداری دکل دوربین باید متناسب با اهمیت سایت، شرایط محیطی و نوع تجهیزات باشد. بازدید اولیه پس از نصب، بازدید دوره‌ای و کنترل فوق‌العاده پس از طوفان، برخورد خودرو، عملیات عمرانی نزدیک پایه یا تغییر محسوس تصویر توصیه می‌شود.

• کنترل خوردگی، خراش، تغییر رنگ و آب‌ماندگی
• بررسی پیچ‌های بیس‌پلیت، فلنج و دستک
• کنترل ترک، تغییرشکل یا آسیب ظاهری جوش
• بازدید گلند، کابل، دریچه و باکس
• کنترل اتصال زمین و حفاظت الکتریکی
• تمیزکردن لنز، کاور و پروژکتور
• ثبت هرگونه تغییر زاویه، صدا یا لرزش تصویر

تجربه طراحی و اجرای سپهر صنعت آداک

یک تولیدکننده دکل دوربین زمانی پیشنهاد قابل‌اتکاتری ارائه می‌دهد که طراحی سازه، ساخت، فونداسیون و نصب را به‌صورت یک زنجیره هماهنگ ببیند. سپهر صنعت آداک در پروژه پایه دوربین ترافیکی ۱۸ متری شهرداری اسلامشهر، طراحی و ساخت سازه، اجرای فونداسیون و نصب دستک، نردبان و باکس را انجام داده است. تصاویر این اجرا و نمونه‌های ساخت سازه‌های ترافیکی در بخش پروژه‌ها و نمونه‌کارهای سایت قابل‌مشاهده‌اند.

برای ارزیابی سازنده، عکس محصول نهایی به‌تنهایی کافی نیست. نقشه‌های اجرایی، جزئیات اتصال، کیفیت جوش و پوشش، مدارک کنترل کیفیت، توان اجرای فونداسیون و نمونه پروژه‌های نصب‌شده شواهد دقیق‌تری از فرایند واقعی کار ارائه می‌دهند. هماهنگی تیم سازه با نصاب سامانه تصویری نیز کمک می‌کند مشخصات دکل با زاویه دید، نوع دوربین و روش سرویس سازگار بماند.

اطلاعات لازم برای سفارش دکل دوربین

برای اینکه پیشنهاد فنی و مالی بدون رفت‌وبرگشت اضافی تهیه شود، اطلاعات زیر را پیش از تماس آماده کنید:

1. نام شهر، نشانی تقریبی و تصویر واضح محل نصب را ارسال کنید.
2. هدف تصویربرداری و فاصله تقریبی دوربین تا سوژه یا مسیر را بنویسید.
3. مدل، دیتاشیت، تعداد، وزن و ابعاد دوربین‌ها و تجهیزات جانبی را ارائه دهید.
4. ارتفاع موردنظر، طول و جهت دستک و محدودیت‌های میدان دید را مشخص کنید.
5. نقشه جانمایی، مسیر کابل و محل احتمالی باکس یا تابلو را ضمیمه کنید.
6. در صورت وجود، اطلاعات باد، خاک، تأسیسات مدفون و محدودیت حفاری را اعلام کنید.
7. نوع پوشش، رنگ نهایی، تعداد سفارش و زمان مورد انتظار تحویل را تعیین کنید.
8. دامنه خدمات را روشن کنید: طراحی، ساخت، فونداسیون، حمل، نصب یا اجرای کامل.

جمع‌بندی

دکل دوربین بخشی از سامانه تصویری است و باید همراه با دوربین، دستک، کابل، باکس و فونداسیون انتخاب شود. تصمیم درست از «ارتفاع بیشتر» یا «ورق ضخیم‌تر» شروع نمی‌شود؛ ابتدا هدف تصویربرداری، نوع دوربین، فاصله تا سوژه، طول دستک، شرایط باد، مشخصات خاک، پوشش و روش سرویس مشخص می‌شوند و سپس تیپ سازه و جزئیات اجرایی براساس این ورودی‌ها انتخاب می‌گردند. این رویکرد، مقایسه فنی پیشنهادها و کنترل پایداری تصویر را منطقی‌تر می‌کند.

برای سفارش دکل دوربین، دریافت نقشه پیشنهادی و استعلام قیمت دکل دوربین، محل پروژه، ارتفاع تقریبی، مدل و تعداد دوربین، وزن تجهیزات، طول و جهت دستک، نوع پوشش و دامنه خدمات را برای کارشناسان سپهر صنعت آداک ارسال کنید. پس از بررسی این اطلاعات، پیشنهاد فنی و مالی متناسب با نیاز واقعی پروژه تهیه می‌شود.
