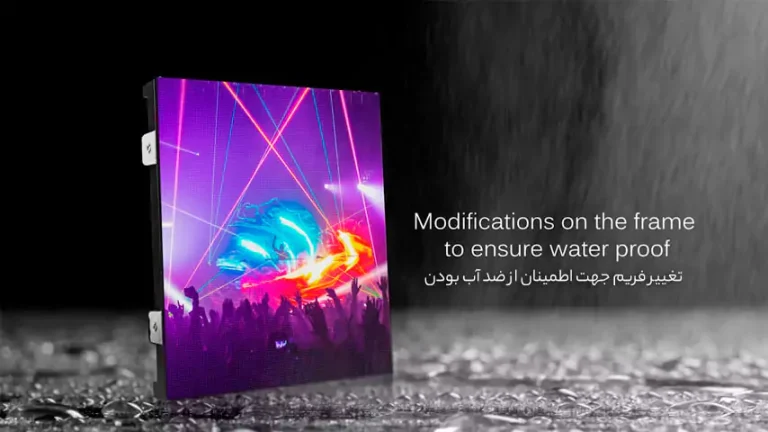

ویدئوی معرفی اجزا و ساختار نمایشگر LED
در ویدئوی بالا اجزای اصلی نمایشگر LED را مشاهده میکنید؛ از ماژولهای Indoor و Outdoor تا کابینت، آببندی، منبع تغذیه، کارت کنترل، فاصلههای پیکسلی مختلف و نمونههای منحنی و سهبعدی. دیدن ساختار واقعی دستگاه کمک میکند هنگام مقایسه پیشنهادها، فقط متراژ یا عدد نهایی را ملاک قرار ندهید و مشخص شود هر پیشنهاد دقیقاً شامل چه قطعات، چه رده کیفی و چه سطحی از خدمات اجرایی است.
ساختار تلویزیون شهری و نحوه تشکیل تصویر
هر کابینت بخشی از تصویر نمایشگر را نمایش میدهد و کنار هم قرار گرفتن کابینتها، صفحه یکپارچه نهایی را میسازد. داخل هر کابینت معمولاً ماژول LED، پاور، کارت دریافت، هاب، کابلهای دیتا و برق، تجهیزات توزیع و بدنه محافظ نصب میشود. ابعاد کابینت ثابت نیست و با توجه به نوع ماژول، روش سرویس از جلو یا پشت، وزن، شرایط حمل و شکل سازه انتخاب میگردد؛ برای مثال کابینت رنتال باید سبک، دقیق و مجهز به قفل سریع باشد، در حالی که کابینت فضای باز دائمی بر آببندی و استحکام تمرکز دارد.
در مدل Outdoor، آببندی، دفع حرارت، مقاومت در برابر خوردگی، روشنایی روز، حفاظت الکتریکی، تابلو برق و دسترسی ایمن برای تعمیر اهمیت بیشتری دارد. در مدل Indoor، تراکم پیکسلی، یکنواختی رنگ، رفرشریت، کنتراست، سطح خاکستری و کیفیت نمایش از فاصله نزدیک تعیینکنندهتر است. به همین دلیل دو نمایشگر LED با ابعاد یکسان میتوانند از نظر رزولوشن، مصرف برق، دوام، تعمیرپذیری و هزینه مالکیت تفاوت زیادی داشته باشند.
در زمان ساخت تلویزیون شهری باید تناسب میان ماژول، پاور، کارت کنترل، کابینت و پروسسور بررسی شود. ظرفیت ارسال کارتها، نوع اسکن، تعداد پیکسل هر کابینت، توان مصرفی متوسط و حداکثر، روش کابلکشی و تعداد خطوط برق باید پیش از مونتاژ مشخص شوند. بهتر است مدل دقیق قطعات، شرکت سازنده، شرایط گارانتی، تعداد اقلام یدکی، روش سرویس و دامنه نصب در پیشنهاد فنی نوشته شود؛ زیرا عبارتهای کلی مانند «ماژول درجه یک» یا «پاور باکیفیت» برای مقایسه دو پیشفاکتور کافی نیستند.
داتپیچ تلویزیون شهری یا فاصله پیکسلی چیست؟
داتپیچ یا Pixel Pitch، فاصله مرکز دو پیکسل مجاور در ماژول نمایشگر LED است و با حرف P و واحد میلیمتر نمایش داده میشود؛ مانند P2.5، P4، P6، P8 و P10. هرچه این عدد کوچکتر باشد، تعداد پیکسل در هر مترمربع و رزولوشن نهایی بیشتر میشود و تصویر از فاصله نزدیکتر یکپارچهتر دیده میشود. با این حال، داتپیچ پایینتر معمولاً تعداد ماژول، ظرفیت پردازش و هزینه هر مترمربع را افزایش میدهد؛ بنابراین انتخاب P2.5 برای مخاطبی که از فاصله بسیار دور صفحه را میبیند، الزاماً مزیت اقتصادی یا بصری ایجاد نمیکند.
| فاصله تقریبی مخاطب | داتپیچ قابل بررسی | کاربرد متداول |
|---|
| حدود ۲ تا ۴ متر | P1.5 تا P2.5 | فروشگاه، استودیو، سالن و فضای نزدیکنما |
| حدود ۴ تا ۷ متر | P2.5 تا P4 | تالار، مرکز خرید و سالن متوسط |
| حدود ۷ تا ۱۲ متر | P4 تا P6 | سالن بزرگ، ورودی مجموعه و فضای نیمهباز |
| حدود ۱۲ تا ۲۰ متر | P6 تا P8 | نمای ساختمان، معبر و تبلیغات محیطی |
| بیشتر از ۲۰ متر | P8 تا P10 | میدان، جاده، سازه مرتفع و دید دور |
جدول بالا راهنمای اولیه انتخاب داتپیچ نمایشگر LED است؛ ابعاد صفحه، اندازه نوشتهها، نور محیط، زاویه دید و نوع محتوا نیز باید همزمان بررسی شوند.
- برای متن ریز، لوگو و تصویر نزدیک، فاصله پیکسلی کمتر اهمیت بیشتری دارد.
- در معابر و فواصل دور، انتخاب P پایین همیشه مزیت اقتصادی یا بصری ایجاد نمیکند.
- برای فیلمبرداری، علاوه بر داتپیچ باید رفرشریت، اسکن و کیفیت درایور نیز بررسی شود.
- انتخاب نهایی باید با ابعاد واقعی، ارتفاع نصب، مسیر حرکت مخاطب و بودجه پروژه تطبیق داده شود.
نمونه اجرای نصب و راهاندازی تلویزیون شهری
نصب تلویزیون شهری فقط به اتصال چند کابینت روی یک پایه محدود نیست. پیش از طراحی باید میدان دید، مسیر عبور مخاطبان، ارتفاع و زاویه صفحه، تابش آفتاب، جهت باد، ظرفیت برق، مسیر کابلکشی، امکان سرویس از جلو یا پشت، بار سازه و ضوابط محل بررسی شود. سپس ابعاد، داتپیچ، نوع کابینت، فونداسیون، روش دسترسی، سیستم کنترل، تابلو برق و تجهیزات حفاظتی انتخاب میشوند. بیتوجهی به این مرحله میتواند پس از نصب به خیرگی تصویر، لرزش سازه، گرمشدن کابینت، افت ولتاژ یا دشواری تعمیر منجر شود.
در ویدئوی زیر بخشی از مراحل اجرای پروژههای سپهر صنعت آداک نمایش داده شده است. تجربه میدانی در بازدید، طراحی پایه، ساخت استراکچر، نصب کابینتها، تنظیم Mapping و راهاندازی نرمافزاری کمک میکند تلویزیون شهری با شرایط واقعی محل هماهنگ باشد. در تحویل حرفهای، علاوه بر تست تصویر، روشنایی و پخش محتوا، فایل تنظیمات، نقشه برق، مشخصات قطعات، اقلام یدکی و آموزش اپراتور نیز ثبت میشود تا نگهداری آینده وابسته به حدس و آزمون نباشد.
از نمونه پروژههای نمایشگرهای شهری سپهر صنعت آداک میتوان به اجرای مجموعه تهویه مطبوع گیلان، شهرداری محمدیه قزوین، بیمارستان اقبال تهران و راهآهن جمهوری اسلامی در تهران اشاره کرد. در هر پروژه، نوع کاربرد، ابعاد، فاصله دید، شرایط سازه، مسیر برق و دیتا و دسترسی تعمیراتی بر اساس موقعیت همان محل بررسی شده است. تصاویر اجراها در بخش نمونه پروژهها قرار گرفتهاند تا تجربه فنی مجموعه فقط با ادعا معرفی نشود و کاربر بتواند کیفیت نصب، ابعاد واقعی و تنوع موقعیتهای اجرایی را مشاهده کند.
مجوز نصب تلویزیون شهری؛ چه زمانی لازم است؟
برای نصب نمایشگر LED در فضای خصوصی مانند سالن، تالار، فروشگاه یا فضای داخلی، معمولاً تأیید مالک، بررسی بار سازه، برقرسانی و الزامات ایمنی مطرح است. نصب روی نمای ساختمان، پشتبام مشرف به معبر، میدان، پارک، چهارراه یا فضای عمومی ممکن است به هماهنگی با شهرداری، سازمان زیباسازی، مالک یا هیئتمدیره، نهاد بهرهبردار و مراجع ایمنی نیاز داشته باشد. نوع مجوز و مدارک لازم در همه شهرها یکسان نیست و باید پیش از سفارش سازه از مرجع محلی استعلام شود.
در بررسی مجوز نمایشگر شهری، فقط محل فیزیکی مهم نیست؛ شدت نور در شب، احتمال ایجاد مزاحمت بصری، زاویه دید رانندگان، ایمنی عابران، ابعاد سازه، بار باد، مسیر کابل، تابلو برق و دسترسی برای تعمیر نیز ممکن است بررسی شوند. تعیین این موارد پیش از خرید تلویزیون شهری از توقف پروژه، تغییر اجباری ابعاد یا اصلاح پرهزینه سازه جلوگیری میکند.
انواع تلویزیون شهری و کاربردهای آن
انواع تلویزیون شهری را میتوان بر اساس محل استفاده، شیوه نصب، ساختار کابینت، فاصله پیکسلی و هدف پروژه دستهبندی کرد. مدلهای داخل سالن، فضای باز، رنتال یا سیار، منحنی و سهبعدی رایجتر هستند. از نظر ساختار پیکسل نیز SMD، DIP و COB مطرحاند؛ در حالی که GOB یک پوشش محافظ روی سطح ماژول است و نباید آن را دقیقاً همرده با روشهای بستهبندی LED دانست. انتخاب نوع نمایشگر باید از کاربرد شروع شود، زیرا یک مدل مناسب تالار لزوماً برای چهارراه، پارک یا نمای آفتابگیر مناسب نیست.
| نوع نمایشگر | کاربرد مناسب | اولویت فنی |
|---|
| Indoor | سالن، تالار، فروشگاه، مرکز خرید و همایش | داتپیچ پایین، رنگ یکنواخت، کنتراست و رفرشریت مناسب |
| Outdoor | نمای ساختمان، میدان، پارک، چهارراه و استادیوم | روشنایی روز، آببندی، سازه ایمن، برق و دفع حرارت |
| رنتال یا سیار | نمایشگاه، جشنواره، کنسرت و رویداد موقت | کابینت سبک، قفل سریع، حمل ایمن و نصب تکرارشونده |
| منحنی و سهبعدی | پروژههای شاخص و کمپینهای برندینگ | طراحی سازه، نقطه دید اصلی و محتوای اختصاصی |
خلاصه انتخاب انواع تلویزیون شهری بر اساس کاربرد و اولویت فنی

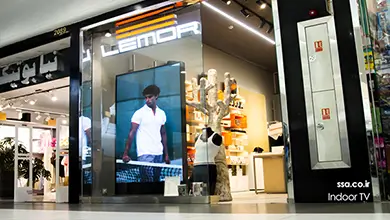

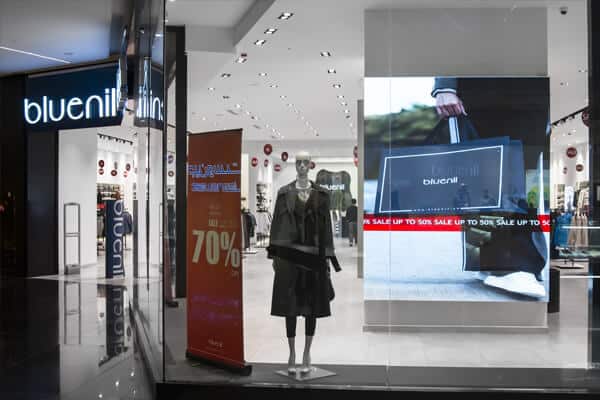

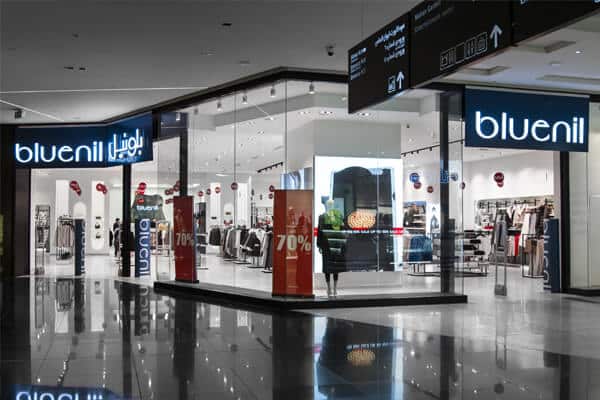

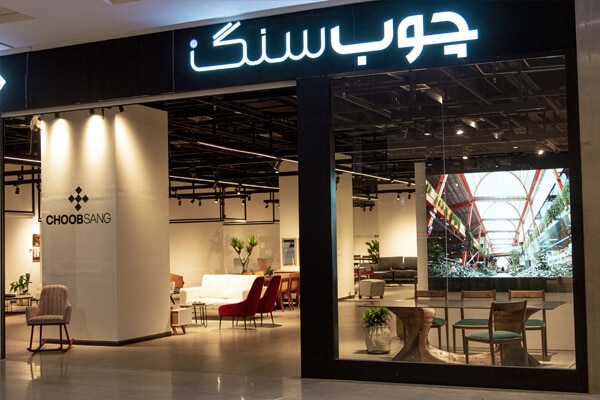

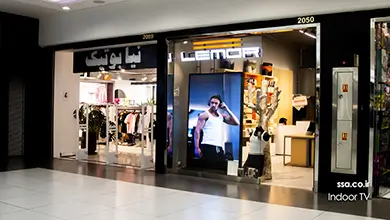

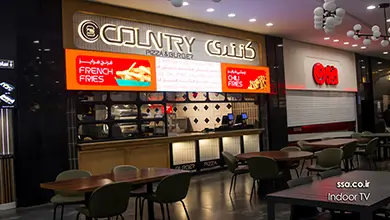

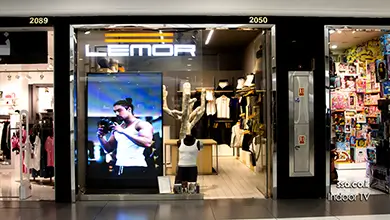

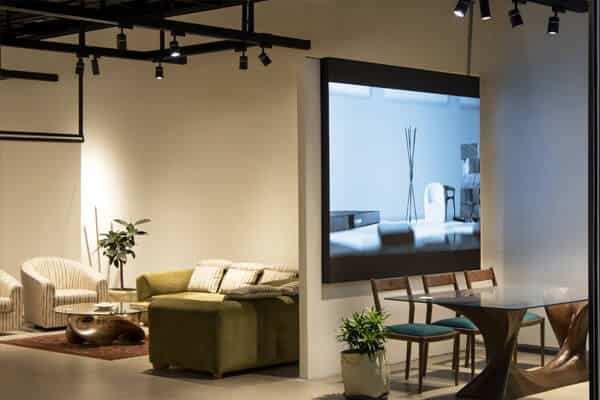

تلویزیون شهری داخل سالن (Indoor)
تلویزیون شهری داخل سالن برای سالن کنفرانس، آمفیتئاتر، تالار، لابی، فروشگاه، مرکز خرید، استودیو، سالن ورزشی و نمایشگاه طراحی میشود. چون مخاطب معمولاً از فاصله نزدیک تصویر را میبیند، داتپیچ پایین، یکنواختی روشنایی، سطح خاکستری، کنتراست، رفرشریت و کالیبراسیون رنگ اهمیت بیشتری دارند. در پروژههایی که دوربین از صفحه فیلمبرداری میکند، رفرشریت و کیفیت آیسی درایور باید جدیتر بررسی شود تا نوار، پرش یا فلیکر در تصویر دوربین کاهش یابد. قیمت تلویزیون شهری داخل سالن بیشتر به داتپیچ، تعداد پیکسل، کیفیت ماژول، نوع کابینت، روش سرویس و سطح پردازش تصویر وابسته است.
ویژگیهای متداول مدل Indoor:
- فاصله پیکسلی معمول از حدود P1.5 تا P4، متناسب با فاصله دید
- روشنایی کنترلشده برای جلوگیری از خیرگی در محیط داخلی
- امکان انتخاب کابینت ظریف و سرویس از جلو برای نصبهای دیواری
- اهمیت بالاتر رفرشریت و کیفیت تصویر در پروژههای فیلمبرداری
- کاربرد در سالن، تالار، مرکز خرید، استودیو، همایش و فضای آموزشی
تلویزیون شهری فضای باز (Outdoor)
تلویزیون شهری فضای باز برای میادین، چهارراهها، پارکها، نمای ساختمان، استادیوم، مراکز تفریحی و تابلوهای تبلیغاتی بزرگ طراحی میشود. این مدل باید زیر نور روز و در برابر باران، گردوغبار، تغییرات دما و رطوبت عملکرد پایدار داشته باشد. روشنایی کافی، آببندی صحیح، کابینت مقاوم، پوشش ضدخوردگی، تهویه، حفاظت برق و استحکام سازه در چنین پروژهای ضروری است. عبارت IP65 معمولاً درباره سطح مشخصی از محصول بیان میشود؛ بنابراین باید روشن شود درجه حفاظت مربوط به جلوی ماژول، پشت کابینت یا کل مجموعه است. در تلویزیون شهری چهارراه و نقاط نزدیک مسیر خودرو، زاویه دید، شدت نور شب و عدم ایجاد مزاحمت برای رانندگان نیز باید بررسی شود.
ویژگیهای متداول مدل Outdoor:
- فاصله پیکسلی معمول از حدود P4 تا P10 یا بیشتر، بر اساس فاصله مشاهده
- روشنایی متناسب با جهت تابش خورشید و ساعات بهرهبرداری
- درجه حفاظت مناسب برای سطح روبهروی ماژول و طراحی صحیح بخش پشتی
- نیاز به تابلو برق، ارت، حفاظت اضافهولتاژ و کابلکشی استاندارد
- لزوم محاسبه سازه بر اساس ابعاد، ارتفاع، وزن و بار باد محل

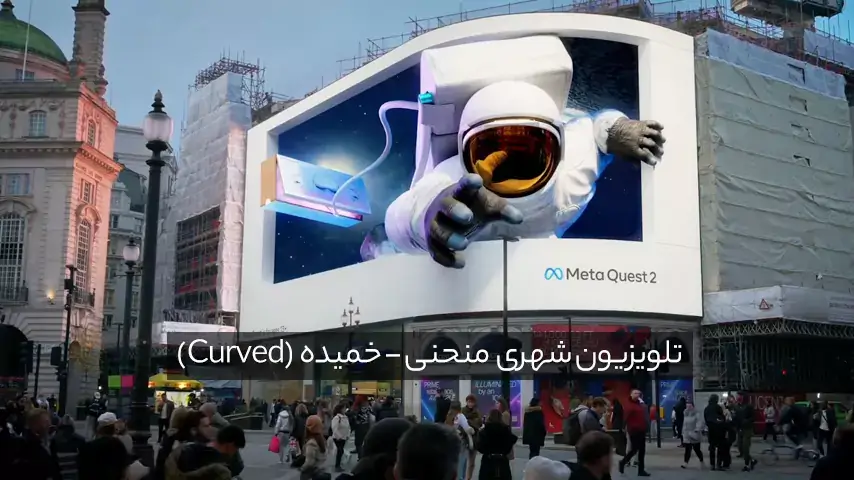

تلویزیون شهری منحنی (Curved LED Screen)
تلویزیون شهری منحنی برای فضاهایی مناسب است که فرم معماری، زاویههای متعدد دید یا تجربه بصری فراگیر اهمیت دارد. این مدل در مراکز تجاری، گالریها، ورودی ساختمانهای شاخص، استیجها و کمپینهای ویژه استفاده میشود. شعاع انحنا، نوع کابینت، زاویه اتصال، محل حضور مخاطب، نسبت تصویر و روش سرویس باید پیش از تولید مشخص شوند؛ زیرا اصلاح آنها پس از ساخت پرهزینه است. در پروژه منحنی، تراز دقیق کابینتها و کالیبراسیون رنگ اهمیت زیادی دارد؛ کوچکترین اختلاف سطح یا روشنایی میتواند در امتداد قوس دیده شود.
| ویژگی | Indoor (داخلی) | Outdoor (فضای باز) |
|---|
| روشنایی موردنیاز | متناسب با نور کنترلشده محیط | متناسب با تابش مستقیم و جهت نصب |
| داتپیچ متداول | حدود P1.5 تا P4 | حدود P4 تا P8 |
| شرایط محیطی | تمرکز بر کیفیت نزدیکنما و ظرافت نصب | نیازمند آببندی، دفع حرارت و سازه مقاوم |
| مزیت اصلی | پوشش بهتر زاویههای دید و هماهنگی با معماری | دید وسیعتر و جلب توجه در نمای شهری |
| چالش اصلی | طراحی دقیق شعاع، اتصال کابینت و کالیبراسیون | هزینه سازه، آببندی و تولید محتوای متناسب |
| کاربرد | لابی، موزه، استیج و دیوار خمیده | نمای ساختمان، میدان و گوشههای شهری |
مقایسه الزامات تلویزیون شهری منحنی در محیط داخلی و فضای باز
در پروژه تلویزیون شهری منحنی، کیفیت سختافزار بهتنهایی نتیجه مطلوب ایجاد نمیکند. محتوای ویدئویی باید با شعاع صفحه، نقطه دید اصلی، شکست تصویر و نسبت ابعاد هماهنگ شود. همچنین باید از ابتدا مشخص باشد سرویس کابینتها از جلو انجام میشود یا پشت، زیرا این تصمیم بر ضخامت سازه و دسترسی تعمیراتی اثر مستقیم دارد.

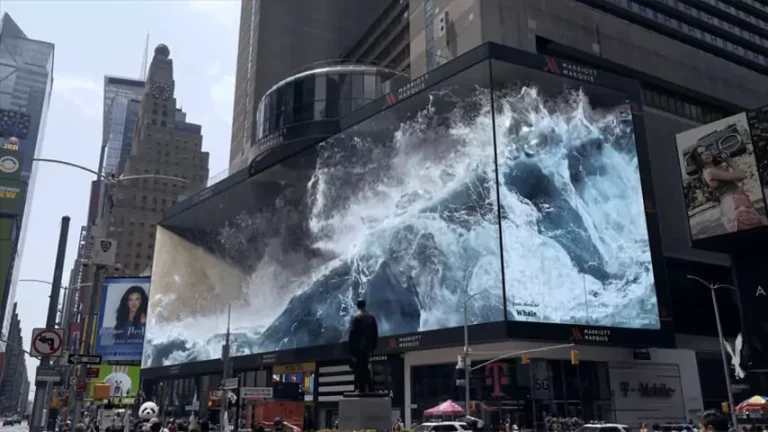

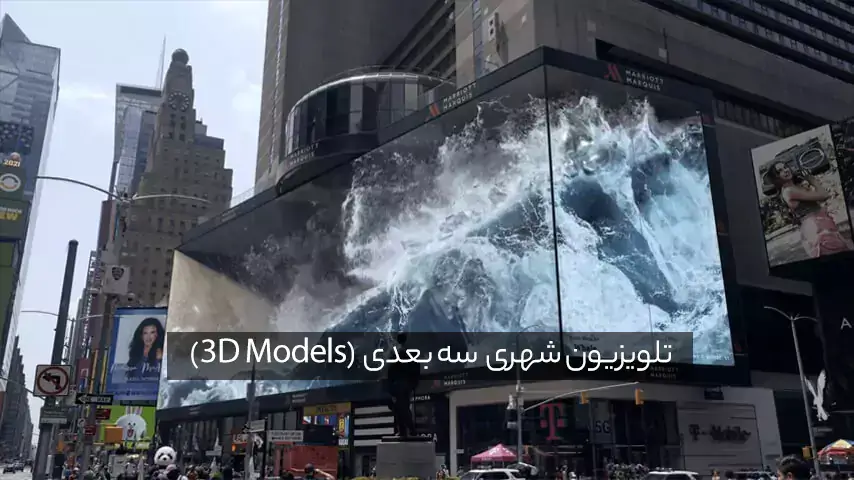

تلویزیون شهری سهبعدی (Naked-Eye 3D)
تلویزیون شهری سهبعدی یا Naked-Eye 3D معمولاً یک سختافزار کاملاً مستقل نیست؛ حس عمق با ترکیب صفحه گوشهای یا منحنی، نقطه دید مشخص و محتوای Anamorphic اختصاصی ایجاد میشود. اگر مخاطب خارج از زاویه طراحیشده قرار بگیرد، اثر سهبعدی ضعیفتر یا دچار اعوجاج میشود. به همین دلیل ابعاد، زاویه دو وجه، داتپیچ، رزولوشن، روشنایی، محل تجمع مخاطب و سناریوی محتوایی باید همزمان طراحی شوند.
قیمت تلویزیون شهری سهبعدی فقط از متراژ پنل به دست نمیآید و طراحی سازه، پردازش تصویر، تولید محتوای سهبعدی، کالیبراسیون و تست نقطه دید نیز بر بودجه اثر دارند. این مدل برای مراکز تجاری بزرگ، کمپینهای برندینگ و نقاط شاخص مناسب است؛ اما اگر محل فاقد نقطه دید مشخص یا فضای کافی برای مشاهده باشد، یک نمایشگر تخت با محتوای قوی ممکن است نتیجه اقتصادیتری ایجاد کند.
| ویژگی | Indoor (داخلی) | Outdoor (فضای باز) |
|---|
| نور محیط | قابل کنترل و مناسب نمایش جزئیات | متغیر و نیازمند روشنایی بالاتر |
| داتپیچ قابل بررسی | حدود P1.5 تا P3 | حدود P3 تا P6 |
| شرایط نصب | تمرکز بر نقطه دید، ظرافت و سرویس از جلو | تمرکز بر سازه، آببندی و پایداری در شرایط جوی |
| مزیت | تجربه نزدیکنما و نمایش جزئیات بیشتر | جلب توجه گسترده در کمپینهای محیطی |
| محدودیت | وابستگی زیاد به محتوای اختصاصی و زاویه مشاهده | هزینه بالاتر سازه، پنل و تولید محتوای سهبعدی |
| کاربرد | گالری، لابی و مرکز تجاری | نمای ساختمان و فضای شاخص شهری |
الزامات کلی پروژه تلویزیون شهری سهبعدی بدون عینک
تلویزیون شهری سیار یا پرتابل
تلویزیون شهری سیار یا پرتابل برای نمایشگاه، همایش، جشنواره، کنسرت، مراسم و کمپین کوتاهمدت استفاده میشود. کابینتهای رنتال معمولاً سبکتر هستند و قفلهای سریع، دستگیره حمل و سازوکار تراز دارند تا نصب و جمعآوری در دفعات متعدد سریعتر انجام شود. این مدل میتواند روی پایه قابلحمل، استیج، تریلر، وانت یا کانتینر قرار گیرد و در بعضی پروژهها برای استقلال برق به ژنراتور مجهز شود.
برای پروژه موقت، اجاره تلویزیون شهری میتواند از خرید سازه ثابت اقتصادیتر باشد؛ با این حال تعرفه اجاره به متراژ، مدت استفاده، نوع Indoor یا Outdoor، داتپیچ، محل اجرا، سازه، حمل، نصب، اپراتور و ساعات پشتیبانی بستگی دارد. در فضای باز باید بار باد، مهاربندی، ایمنی برق، مسیر خروج اضطراری و محافظت در برابر بارندگی بهصورت جدی بررسی شود.
| ویژگی | Indoor (داخلی) | Outdoor (فضای باز) |
|---|
| اولویت تصویر | داتپیچ پایین و رفرشریت مناسب | روشنایی، آببندی و خوانایی روز |
| ساختار کابینت | سبک، ظریف و مناسب نصب سریع | مقاومتر و مناسب شرایط محیطی |
| مزیت | حمل آسان و اجرای سریع در سالن | انعطافپذیری برای رویدادهای بیرونی |
| چالش | حساسیت به ضربه در جابهجایی مکرر | بار باد، بارندگی، وزن و مهاربندی |
| کاربرد | نمایشگاه، همایش و استیج داخلی | جشنواره، مراسم و استیج فضای باز |
مقایسه نمایشگر LED رنتال داخل سالن و فضای باز
کاربرد نمایشگر LED در پارک، تالار و مراکز تفریحی
کاربرد تلویزیون شهری در پارک معمولاً شامل اطلاعرسانی عمومی، برنامههای مناسبتی، تبلیغات، پخش مسابقات و هدایت مراجعهکنندگان است؛ بنابراین خوانایی در نور روز، مقاومت محیطی و کنترل شدت نور شب اهمیت دارد. تلویزیون شهری تالار باید از فاصله نزدیک تصویر نرم و بدون خیرگی ایجاد کند و برای فیلمبرداری، رفرشریت و همگامسازی مناسبی داشته باشد. در مراکز تفریحی و مراکز خرید نیز زمانبندی محتوا، مدیریت چند کمپین، اتصال به شبکه و تغییر سریع پیامها ارزش بیشتری ایجاد میکند. برای هر سه کاربرد، ابعاد، داتپیچ و روشنایی باید با مسیر حرکت مخاطب و محتوای واقعی هماهنگ شوند.
مراحل نصب و راهاندازی تلویزیون شهری
1
انتخاب محل نصب نمایشگر
پیش از انتخاب محل نمایشگر، میدان دید، مسیر حرکت مخاطب، ارتفاع نصب، تابش آفتاب، موانع بصری، ظرفیت برق و امکان سرویس بررسی میشود. در فضای عمومی یا نمای شهری، وضعیت مجوزها نیز باید پیش از خرید مشخص گردد تا ابعاد و سازه بعداً نیازمند اصلاح نباشند.
2
اجرای فونداسیون
ابعاد فونداسیون نمایشگر، تعداد بولتها، صفحهستون و مشخصات بتن باید بر اساس محاسبات سازه، وزن نمایشگر، ارتفاع نصب، شرایط خاک و بار باد تعیین شود. این مرحله باید زیر نظر مهندس ذیصلاح انجام شود و زمان ادامه کار پس از بتنریزی بر اساس طرح و تأیید مقاومت بتن مشخص گردد؛ یک بازه ثابت برای همه پروژهها قابل تعمیم نیست.
3
نصب ستون اصلی تلویزیون
ستون و اتصالات اصلی باید مطابق نقشه اجرایی نصب و تراز شوند. کیفیت جوش، ضخامت ورق، پیچها، پوشش ضدخوردگی و اتصال ستون به صفحهستون باید کنترل شود. در پروژههای حساس، بازرسی جوش و ثبت مستندات اجرا توصیه میشود.
4
نصب پایه نمایشگر
ابعاد و فرم پایه باید با وزن کابینتها، روش سرویس، مسیر کابلها و نوع پوشش نهایی هماهنگ باشد. پیش از بستن پنلها، تراز بودن شبکه سازه و فاصله اتصالات کنترل میشود تا اختلاف سطح کابینتها باعث ایجاد خط یا شکست در تصویر نشود.
5
اجرای نمای ستون و پایه
پوشش کامپوزیت یا متریال مشابه میتواند ظاهر سازه و محافظت از بخشهای داخلی را بهبود دهد، اما نباید مسیر ورود و خروج هوا یا دسترسی تعمیراتی را مسدود کند. طراحی نما باید همزمان با تهویه، آببندی، دریچه سرویس و ایمنی برق انجام شود.
6
نصب تلویزیون شهری
پس از نصب کابینتهای نمایشگر، کابلکشی برق و دیتا، تنظیم آرایش کارتها، Mapping، تست پیکسل، کالیبراسیون و آزمایش روشنایی انجام میشود. تحویل استاندارد باید شامل آموزش کاربری، فایل پیکربندی، مشخصات قطعات، برنامه نگهداری و ثبت اقلام یدکی باشد.
راهنمای خرید تلویزیون شهری؛ پیش از سفارش چه مواردی را بررسی کنیم؟
خرید تلویزیون شهری زمانی نتیجه قابل اتکایی دارد که انتخاب مشخصات از هدف پروژه آغاز شود، نه از ارزانترین قیمت هر مترمربع. دو صفحه هماندازه ممکن است به دلیل تفاوت در داتپیچ، نوع LED، کیفیت PCB و آیسی درایور، پاور، کنترلر، کابینت، روشنایی، سازه و خدمات پس از فروش، کیفیت و هزینه مالکیت کاملاً متفاوتی داشته باشند. پیش از تصمیم نهایی، باید بدانید نمایشگر در چه محلی، برای چه مخاطبی، با چه محتوایی و چند ساعت در روز کار خواهد کرد.
- کاربرد را دقیق تعریف کنید: تبلیغات محیطی، اطلاعرسانی شهری، پخش زنده، تالار، استودیو، نمایشگاه یا مرکز خرید، مشخصات متفاوتی برای این سامانه نمایشی نیاز دارند.
- ابعاد و نسبت تصویر را بر اساس محتوا انتخاب کنید: عرض و ارتفاع باید علاوه بر فضای نصب، با نسبت ویدئوها و خوانایی متن هماهنگ باشد تا تصویر کشیده یا بریده نشود.
- داتپیچ را با نزدیکترین فاصله دید تطبیق دهید: عدد P پایین برای مشاهده نزدیک مفید است؛ اما برای مخاطب دور میتواند هزینهای بیش از نیاز ایجاد کند.
- نور و شرایط محیط را ثبت کنید: جهت تابش آفتاب، دمای محیط، رطوبت، گردوغبار و ساعات کار روی روشنایی، آببندی و خنککاری اثر دارند.
- مشخصات قطعات را مکتوب دریافت کنید: مدل ماژول، LED، پاور، کارت دریافت، کنترلر، کابینت، پروسسور، رفرشریت و نوع اسکن باید در پیشفاکتور درج شود.
- روش سرویس را پیش از ساخت سازه تعیین کنید: دسترسی از جلو یا پشت، فضای تعمیر، دریچه سرویس و امکان تعویض ماژول باید از ابتدا مشخص باشد.
- برق و سازه را مستقل ارزیابی کنید: تابلو برق، ارت، حفاظت اضافهولتاژ، فونداسیون، پایه، بار باد و تجهیزات حمل بخش مهمی از ایمنی پروژهاند.
- هزینه مالکیت را در نظر بگیرید: مصرف برق، اقلام یدکی، سرویس دورهای، تعمیرپذیری و دسترسی به ماژول همسری ممکن است از اختلاف قیمت اولیه مهمتر باشند.
- گارانتی را دقیق بخوانید: مدت و دامنه گارانتی نمایشگر، استثناهای ناشی از نوسان برق یا ضربه، زمان پاسخگویی و نحوه تأمین قطعه باید در قرارداد روشن باشد.
برای استعلام قیمت و خرید تلویزیون شهری چه اطلاعاتی لازم است؟
برای دریافت پیشنهاد فنی دقیق، بهتر است اطلاعات زیر را همراه با عکس یا ویدئوی محل ارسال کنید. هرچه داده اولیه کاملتر باشد، برآورد قیمت تلویزیون شهری به شرایط واقعی پروژه نزدیکتر خواهد بود:
- عرض و ارتفاع تقریبی نمایشگر یا فضای قابل نصب
- داخل سالن، فضای باز یا نیمهباز بودن محل
- کمترین و بیشترین فاصله مخاطب تا صفحه
- نوع محتوا؛ متن، ویدئو، پخش زنده، مسابقه، تبلیغ یا اطلاعات سازمانی
- محل اجرا؛ دیوار، نما، پایه مستقل، پشتبام، سالن، استیج یا تریلر
- ساعات کار روزانه، جهت تابش خورشید، دما، رطوبت و میزان گردوغبار
- نیاز به صدا، کنترل از راه دور، پخش زنده، شبکه یا زمانبندی محتوا
- محدودیتهای برق، دسترسی بالابر یا جرثقیل و فضای سرویس
خرید تلویزیون شهری دست دوم؛ چه ریسکهایی دارد؟
در خرید تلویزیون شهری دست دوم، روشنشدن صفحه بهتنهایی نشانه سلامت نیست. ساعت کار، افت روشنایی، اختلاف رنگ بین ماژولها، تعداد پیکسل سوخته، وضعیت PCB، پاورها، کارتهای دریافت، خوردگی کابینت، سلامت واشرها و امکان تأمین ماژول همسری باید بررسی شود. اگر ماژول جایگزین از همان Batch تولیدی در دسترس نباشد، تفاوت رنگ یا روشنایی پس از تعمیر قابل مشاهده خواهد بود. هزینه بازکردن، حمل، طراحی سازه جدید، کابلکشی و نصب مجدد نیز باید به قیمت خرید اضافه شود.
تلویزیون شهری اقساطی؛ فقط مبلغ قسط را مقایسه نکنید
در خرید اقساطی، قیمت نقدی، پیشپرداخت، تعداد اقساط، کارمزد، زمان تحویل، مالکیت تجهیزات و شرایط گارانتی باید شفاف باشد. گاهی یک پیشنهاد تلویزیون شهری اقساطی با قطعات ضعیفتر یا خدمات محدود ارائه میشود؛ بنابراین جدول مشخصات فنی باید همان دقت پیشفاکتور نقدی را داشته باشد. شرایط فروش اقساطی نیز ممکن است بر اساس مبلغ پروژه، نوع خریدار و اعتبارسنجی تغییر کند و باید پیش از سفارش بهصورت کتبی دریافت شود.
تفاوت تلویزیون شهری با ویدئو وال، ویدئو پروژکتور و تابلو روان
نمایشگر LED از ماژولهای LED بدون قاب مرئی ساخته میشود و برای ابعاد بزرگ، روشنایی بالا و نسبت تصویر سفارشی مناسب است. ویدئو وال LCD از چند پنل تخت تشکیل میشود و درز بین پنلها معمولاً قابل مشاهده است، اما در محیط داخلی میتواند کیفیت نزدیکنمای خوبی ارائه دهد. ویدئو پروژکتور به پرده یا سطح مناسب و کنترل نور نیاز دارد و در محیط بسیار روشن محدودیت بیشتری دارد. تابلو روان نیز بیشتر برای متن، ساعت و پیامهای ساده به کار میرود، در حالی که نمایشگر فولکالر امکان پخش ویدئو، تصویر و محتوای زنده را فراهم میکند. انتخاب میان این گزینهها باید با نور محیط، فاصله دید، ابعاد و بودجه انجام شود.
تفاوت فناوریهای SMD، DIP، GOB و COB
این اصطلاحات از نظر فنی دقیقاً همرده نیستند. SMD و DIP روشهای متداول قرارگیری LED روی برد هستند. COB تراشههای LED را بهصورت یکپارچهتر روی بستر قرار میدهد و در نمایشگرهای داتپیچ پایین و نزدیکنما کاربرد دارد. GOB لایه رزینی محافظی است که روی ماژول اعمال میشود و میتواند مقاومت سطح در برابر ضربه، رطوبت و گردوغبار را افزایش دهد. برای انتخاب فناوری نمایشگر LED باید دیتاشیت محصول واقعی، روشنایی، قابلیت تعمیر، یکنواختی رنگ و شرایط محیطی بررسی شود؛ نام فناوری بهتنهایی تضمین کیفیت نیست.
| ویژگی | SMD | DIP | GOB | COB |
|---|
| ساختار | پکیج LED نصبشده روی سطح | LED پایهدار عبوری از برد | ماژول دارای پوشش محافظ | تراشههای LED یکپارچه روی بستر |
| زاویه دید | گسترده | محدودتر از SMD | وابسته به ماژول پایه | گسترده |
| روشنایی | مناسب پروژههای عمومی | بسیار مناسب فضای باز پرنور | وابسته به نوع LED زیر پوشش | مناسب نمایش نزدیکنما |
| مقاومت سطح | متوسط | خوب | بسیار خوب | بسیار خوب |
| تعمیرپذیری | متداول و در دسترس | متداول | نیازمند فرایند تخصصیتر | تعمیر تخصصیتر |
| کاربرد مناسب | Indoor و Outdoor عمومی | فضای باز و دید دور | محیط پرتردد یا در معرض تماس | پروژه حرفهای با داتپیچ پایین |
مقایسه فناوریهای ماژول تلویزیون شهری؛ انتخاب نهایی باید بر اساس محصول واقعی و دیتاشیت انجام شود.
GOB و COB چه زمانی ارزش هزینه بیشتر دارند؟
در پروژههای عمومی، SMD میتواند تعادل مناسبی میان قیمت، کیفیت و تعمیرپذیری ایجاد کند. GOB زمانی قابل بررسی است که سطح پنل در معرض تماس، ضربه، رطوبت یا جابهجایی مکرر قرار دارد. COB نیز برای فاصله پیکسلی بسیار پایین، مشاهده نزدیک و پروژههایی که سطح یکپارچه و مقاومت بیشتر اهمیت دارد مناسبتر است. جدیدتر بودن یک فناوری بهتنهایی دلیل انتخاب آن نیست.
نگهداری و افزایش عمر مفید نمایشگر
نگهداری نمایشگر شامل کنترل دورهای دما، تهویه، تابلو برق، ارت، کابل دیتا، پاورها، کارتها، آببندی و عملکرد نرمافزار است. در فضای باز، نظافت اصولی سطح، بررسی نفوذ رطوبت، خوردگی اتصالات و سلامت فن یا کولر اهمیت بیشتری دارد. نگهداری تعدادی ماژول همسری، پاور و کارت دریافت یدکی، زمان توقف را در خرابیهای احتمالی کاهش میدهد. در عیبیابی نمایشگر باید ابتدا مشخص شود مشکل از برق، دیتا، تنظیمات Mapping، کارت دریافت، پاور یا خود ماژول است؛ تعویض تصادفی قطعات میتواند هزینه و زمان تعمیر را افزایش دهد. کالیبراسیون رنگ و ثبت سوابق سرویس نیز برای حفظ یکنواختی تصویر در پروژههای بلندمدت توصیه میشود.
Pixel Pitch (فاصله پیکسلی)
Refresh Rate (نرخ تازهسازی)
Resolution (رزولوشن)
Brightness (روشنایی)
Viewing Angle (زاویه دید)
Driver IC (آیسی درایور)
Black Mask (ماسک مشکی)
Contrast Ratio (نسبت کنتراست)
